1.一种钨酸钾红色荧光粉制备方法，其特征在于：包括以下步骤：S1：按化学剂量比称量K2CO3、Eu2O3和WO3原料；

S2：研磨原料，所述原料的研磨时间为1-3h；

S3：预煅烧研磨后的原料，预煅烧条件：预煅烧温度为350-450℃；预煅烧时间为1.5-

2.5h；待冷却后进行研磨，冷却研磨时间为0.5-1.5h；获得预煅烧化合物；

S4：再煅烧获得的预煅烧化合物；所述再煅烧条件：再煅烧温度为700-900℃；再煅烧时间为2-4h；冷后研磨时间1.5-3h，获得煅烧产物；

S5：真空干燥煅烧产物得到所需产物钨酸钾红色荧光粉，所述干燥的条件：将煅烧产物置于真空下，干燥温度为90-110℃，干燥时间为1-3h；

所述步骤S1中的化学剂量比为K2CO3：Eu2O3：WO3＝(1-x/2)：x/2：1；其中，x代表掺杂稀土离子铕Eu3+的摩尔浓度，0.015≤x≤0.025。

2.根据上述权利要求1所述的钨酸钾红色荧光粉制备方法，其特征在于：所述步骤S2中原料研磨时间为2h。

3.根据上述权利要求1所述的钨酸钾红色荧光粉制备方法，其特征在于：所述步骤S3中预煅烧温度为400℃，预煅烧时间为2h,冷却研磨时间为1h。

4.根据上述权利要求1所述的钨酸钾红色荧光粉制备方法，其特征在于：所述步骤S4中再煅烧温度为800℃，再煅烧时间为3h，冷后研磨时间为2h。

5.根据上述权利要求1所述的钨酸钾红色荧光粉制备方法，其特征在于：所述步骤S5中干燥温度为100℃，干燥时间为2h。

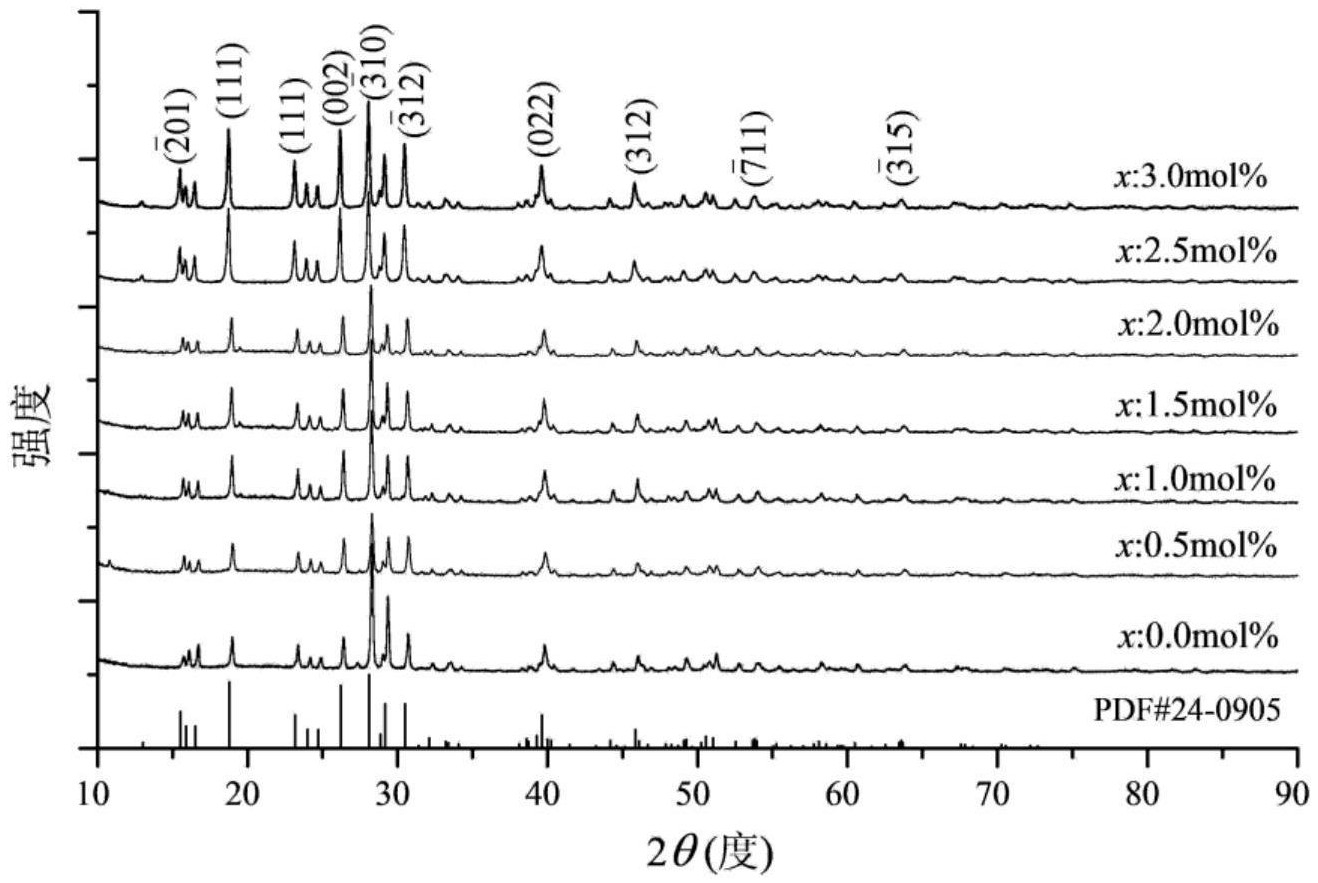

6.一种钨酸钾红色荧光粉，其特征在于：所述钨酸钾红色荧光粉的化学通式为(K2-xEux)WO4，其中x代表掺杂稀土离子铕的摩尔浓度，0.015≤x≤0.025。

7.根据上述权利要求6所述的钨酸钾红色荧光粉，其特征在于：所述红色荧光粉为在蓝光或近紫外的激发下发出红色光的荧光粉。

8.根据上述权利要求6所述的钨酸钾红色荧光粉，其特征在于：所述钨酸钾红色荧光粉的粉粒大小为1-3微米。

9.根据上述权利要求6所述的钨酸钾红色荧光粉，其特征在于：所述钨酸钾红色荧光粉中掺杂稀土离子铕Eu3+的摩尔浓度为2mol％。
