专利号: 2016100075100
申请人: 郑州职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 教育;密码术;显示;广告;印鉴
更新日期:2023-08-04
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

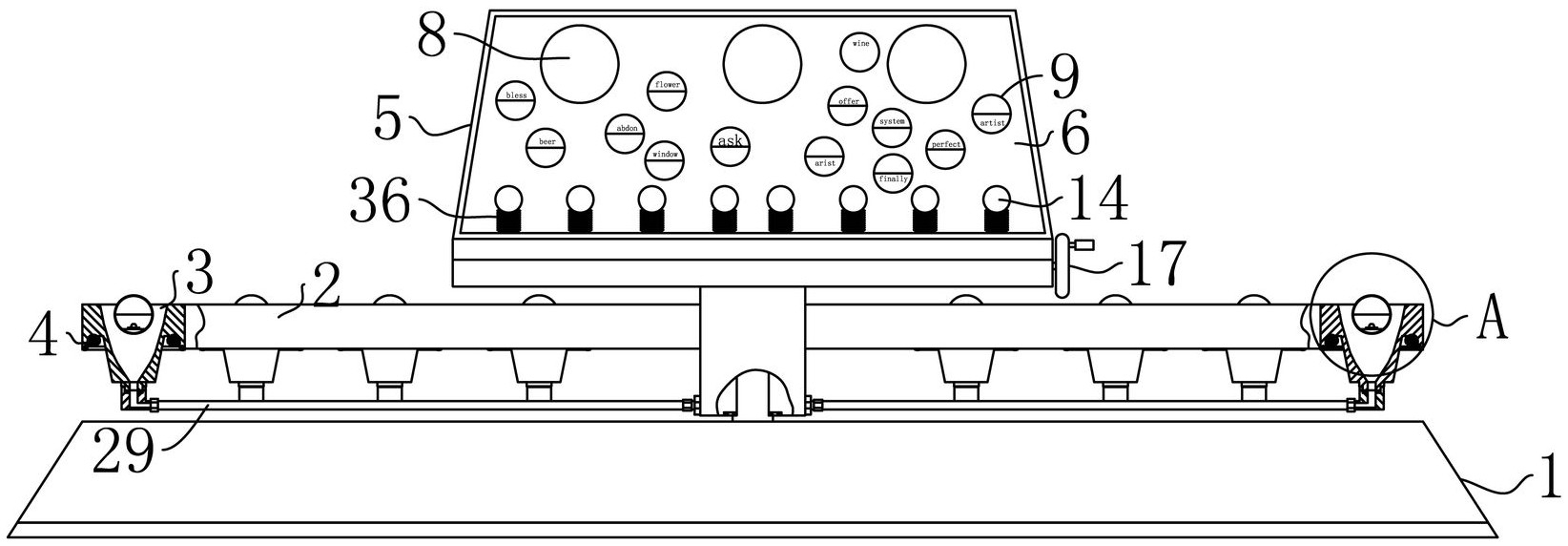

1.用于英语互动记忆的装置,包括底座(1),底座(1)的上端转动连接有一转盘(2),所述的转盘(2)上设有多个成环形排列的、内陷的定位孔(3),所述的定位孔(3)为圆锥形,其特征在于,定位孔(3)同心装配有电磁线圈(4),转盘(2)上方设有控制盒(5),控制盒(5)与底座(1)固定连接,所述的控制盒(5)设有存储层(6)和通道层(7),所述的通道层(7)位于存储层(6)下方并通过通孔(8)相互连通,所述的存储层(6)内设有多个记忆球(9),所述的记忆球(9)内的一端固定设有配重块(10),形成记忆球(9)重心在配重块(10)处分布记忆球(9)在自由状态下自动回到重心稳定的结构,所述的配重块(10)由非磁性材料制作而成,配重块(10)上设有与电磁线圈(4)相配合的永磁环(11),形成调节电磁线圈(4)磁力大小使得记忆球(9)悬浮在定位孔(3)上方的结构,所述的记忆球(9)上填写有单词,存储层(6)上与通孔(8)对应的端部设有多个并列的撞击装置,所述的撞击装置包括定位杆(12),所述的定位杆(12)上套接有弹簧(13),弹簧(13)的一端与控制盒(5)内壁抵紧配合,弹簧(13)的另一端连接撞击部(14),所述的撞击部(14)上设有齿条结构(15),所述的撞击装置下方穿设有转动轴(16),转动轴(16)的轴线与定位杆(12)相垂直,转动轴(16)的两端与控制盒(5)转动配合,转动轴(16)的其中一段穿过控制盒(5)并连接有摇轮(17),转动轴(16)上固定设有与各撞击装置齿条结构(15)配合的传动部(18),所述的传动部(18)上设有与齿条结构(15)相配合的齿牙(19),各传动部(18)上的齿牙(19)成角度不完全一样的扇形分布,形成各撞击装置弹射力度和弹射时间不完全一样的结构,所述的通道层(7)内设有相互收拢形成仅允许一记忆球(9)同时通过的通道结构(20),该通道结构(20)向下延伸设有与转盘(2)上定位孔(3)相配合的落球部(21),形成转盘(2)的定位孔(3)自落球部(21)下方通过记忆球(9)落下或被定位孔(3)内记忆球(9)阻挡停留在落球部(21)内的结构。

2.根据权利要求1所述的用于英语互动记忆的装置,其特征在于,所述底座(1)的上端设有竖直的支撑柱(22),所述的支撑柱通过法兰与控制盒(5)的存储层(6)底部固定连接,所述的支撑柱(22)外套接有转动部(23),所述的转动部(23)上方边沿处通过锥齿轮传动结构(24)与转动轴(16)形成传动配合,形成转动轴(16)转动并带动转动部(23)转动的结构,所述的转动部(23)与转盘(2)固定配合。

3.根据权利要求2所述的用于英语互动记忆的装置,其特征在于,所述转动部(23)的中部设有安装腔(25),所述的安装腔(25)内安装有离心式风机(26),所述的离心式风机(26)套接在支撑柱(22)上,转动部(23)下端可拆卸固定密封连接有端盖(27),支撑柱(22)与转动部(23)上端为通风式结构,端盖(27)上设有与安装腔(25)连通的出气部(28),所述的出气部(28)通过出气管(29)与定位孔(3)下方进行连通,形成风机将风压吹送到定位孔(3)记忆球(9)在风压作用下悬浮的结构。

4.根据权利要求3所述的用于英语互动记忆的装置,其特征在于,所述的转动部(23)外壁与控制盒(5)相对处设有导电滑环(30),形成对离心式风机(26)和电磁线圈(4)供电的结构,所述的定位孔(3)内设有用于感应磁场变化的霍尔传感器,所述的霍尔传感器通过控制电路与电磁线圈(4)和永磁环(11)形成负反馈调节机制,霍尔传感器用于感知由于记忆球(9)位置变化导致的永磁环(11)的磁场变化并将产生的信号传输至控制电路,由控制电路调节电磁线圈(4)通过的电流形成对电磁线圈(4)磁场的调节,使得记忆球(9)在受到扰动时仍能保持悬浮状态。

5.根据权利要求1、2或4任一所述的用于英语互动记忆的装置,其特征在于,所述的记忆球(9)分为可拆卸固定连接的上半球(9a)和下半球(9b),所述的配重块(10)位于下半球(9b)的底部,所述的配重块(10)底部设有内陷的凹环(10a),所述的永磁环(11)位于凹环(10a)内且其中心、记忆球(9)球心和配重块(10)重心位于同一条直线上,所述的记忆球(9)由不透明材料制成,所述的记忆球(9)内壁涂设有反光层(31),所述的单词位于上半球(9a)且雕刻镂空形成,所述的配重块(10)上方设有光源(32),所述的光源(32)由纽扣电池驱动。

6.根据权利要求5所述的用于英语互动记忆的装置,其特征在于,所述的定位孔(3)下方设有内凹的环形槽(33),该环形槽(33)的底部设有卡夹(34),形成电磁线圈(4)卡接在环形槽(33)内的结构,所述的环形槽(33)下端盖(27)合有一盖体(35),该盖体(35)与定位孔(3)可拆卸固定连接。

7.根据权利要求5所述的用于英语互动记忆的装置,其特征在于,所述的弹簧(13)外部套接有波纹管(36),所述的波纹管(36)由弹性材料制成。
