专利号: 2016100081135
申请人: 成都思唯奇科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 照明
更新日期:2024-11-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

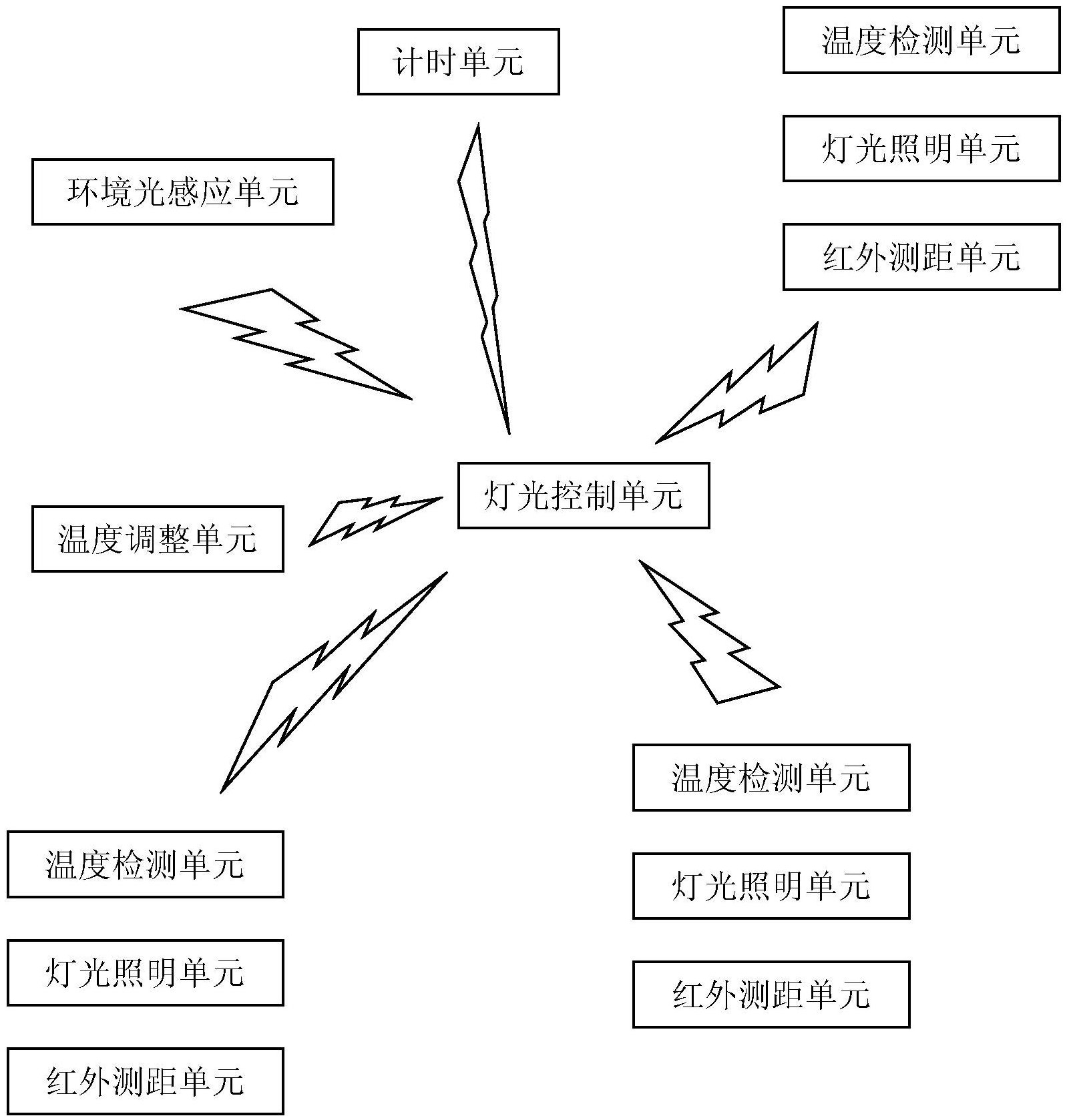

1.一种灯光照明角度智能控制装置,包括:多个环境光感应单元、计时单元、多个温度检测单元、温度调整单元、多个红外测距单元、多个灯光照明单元,以及灯光控制单元,其特征在于,所述环境光感应单元,用于感应环境光的照度和角度变化信息;

所述计时单元,用于获得当前时间;

所述温度检测单元,用于检测室内环境温度;

所述温度调整单元,用于根据所述温度检测单元的检测结果调整室内环境温度;

所述灯光照明单元,用于以照明角度可调整的方式进行室内照明;

所述红外测距单元,其与温度检测单元、红外测距单元相互电气地连接地设置于所述灯光照明单元上,且检测使用者与所述红外测距单元所在的灯光照明单元之间的距离;

所述灯光控制单元,用于根据所述红外测距单元检测到的信息和所述环境光感应单元感应到的信息对灯光照明单元进行角度调整和照度调整。

2.根据权利要求1所述的灯光照明角度智能控制装置,其特征在于,所述计时单元在所述环境光感应单元的控制下启动并计时。

3.根据权利要求1所述的灯光照明角度智能控制装置,其特征在于,所述各个温度检测单元被分布式地设置于所述温度调整单元,并且还被一一对应地设置于所述灯光照明单元附近。

4.根据权利要求1所述的灯光照明角度智能控制装置,其特征在于,每个所述灯光照明单元上均设置有多个红外测距单元,且这多个红外测距单元被设置于所述灯光照明单元的不同方向上。

5.根据权利要求1所述的灯光照明角度智能控制装置,其特征在于,所述环境光感应单元被设置于室内的各窗口。

6.根据权利要求5所述的灯光照明角度智能控制装置,其特征在于,所述环境光感应单元包括光信号处理单元、存储单元和光传感电路阵列,其中所述光信号处理单元根据所述存储单元中存储的角度-输出电压信息对应信息表和光传感电路阵列输出的电压确定环境光的照度。

7.根据权利要求6所述的灯光照明角度智能控制装置,其特征在于,所述光传感电路阵列是由多个环境光感应电路组成的阵列。

8.根据权利要求7所述的灯光照明角度智能控制装置,其特征在于,所述环境光感应电路包括晶体管T1-T18以及电容C1-C4。

9.根据权利要求8所述的灯光照明角度智能控制装置,其特征在于,所述环境光感应电路中晶体管T1-T18和电容C1-C4的连接关系为:晶体管T1的栅极连接CLK,源极连接T9的漏极,T1的漏极连接T3的栅极,T3的源极连接T13的漏极,T3的漏极连接OUT,T2的栅极连接CLK,T2的源极连接CTRL,T2的漏极连接T13的栅极、T6的栅极以及T15的漏极和C3的一端,T13的源极连接T11的漏极和T15的源极,T15的漏极还连接T4的基极,T4的漏极连接T5的源极,T4的源极连接C1的一端和T6的漏极,C1的另一端连接T15的漏极,T6的源极连接电容C2的一端和T16的漏极以及T18的源极,C2的另一端连接OUT,T18的栅极连接T13的栅极和T2的漏极以及T5的栅极,T9的源极连接T7的漏极,T7的源极连接C3的另一端,T7的源极还连接Vin、T8的源极以及C4的一端,T7的栅极连接T8的栅极,T8的漏极连接T10的源极,C4的另一端连接T10的漏极以及T17的源极,T17的栅极连接CLK,T17的漏极接地,T12的栅极连接T17的源极,T11的栅极连接T1的漏极,T12的漏极连接T14的源极和T16的源极,T14的栅极和漏极连接T10的栅极,T9的栅极连接T13的栅极,T14的栅极连接T18的漏极,T15的栅极连接T16的栅极,T7的栅极连接T15的栅极。
