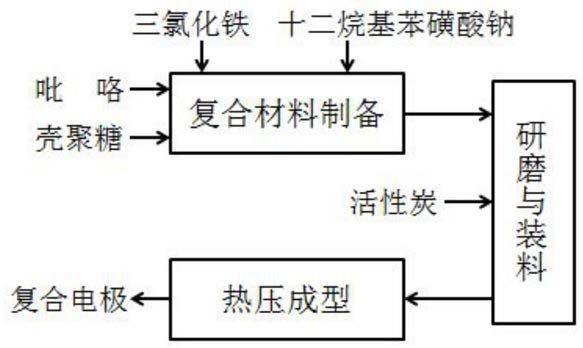

1.一种制备聚吡咯/壳聚糖复合电极的方法，其特征在于，包括如下步骤：(1)称取一定量的壳聚糖均匀分散到乙酸溶液中，搅拌，加入掺杂剂，反应一定时间后，将溶液pH调至4；

(2)向步骤(1)所得溶液中逐滴加入FeCl3溶液，反应一定时间后，缓慢加入吡咯，之后将混合溶液定容、搅拌、静置；

(3)将步骤(2)所得溶液调至中性，搅拌、真空抽滤、水洗滤饼，并置于真空干燥箱中干燥至膏状，得到复合材料，收集备用；

(4)称取一定量步骤(3)所得的复合材料于研钵中研磨，加入少量活性炭继续研磨至物料混合均匀；

(5)将步骤(4)中所得的混合材料填装到恒温模具中，将模具置于台式粉末压样机上，热压成型，冷却、脱模；

(6)将热压成型的复合材料在常温下干燥、恒重、打磨，获得聚吡咯/壳聚糖复合电极。

2.根据权利要求1所述制备聚吡咯/壳聚糖复合电极的方法，其特征在于，所述步骤(1)中壳聚糖的质量为1.6g，乙酸溶液的体积为100mL、质量浓度为2％，掺杂剂为十二烷基苯磺酸钠，其浓度为0.1mol·L-1、体积为60mL。

3.根据权利要求1所述制备聚吡咯/壳聚糖复合电极的方法，其特征在于，所述步骤(1)中调节pH所用试剂为HCl溶液，其浓度为1mol·L-1。

4.根据权利要求1所述制备聚吡咯/壳聚糖复合电极的方法，其特征在于，所述步骤(1)中搅拌方式为采用磁力搅拌器搅拌，反应时间为20min。

5.根据权利要求1所述制备聚吡咯/壳聚糖复合电极的方法，其特征在于，所述步骤(2)中FeCl3溶液的浓度为0.5mol·L-1、体积为24mL，吡咯的体积为900μL，定容体积为250mL。

6.根据权利要求1所述制备聚吡咯/壳聚糖复合电极的方法，其特征在于，所述步骤(2)中反应时间为30min，磁力搅拌的时间为2h，静置的时间为22h。

7.根据权利要求1所述制备聚吡咯/壳聚糖复合电极的方法，其特征在于，所述步骤(3)中调节pH所用试剂为NaOH溶液，其浓度为1mol·L-1，搅拌时间为30min。

8.根据权利要求1所述制备聚吡咯/壳聚糖复合电极的方法，其特征在于，所述步骤(4)中复合材料的质量为3g，活性炭的质量为0.15g。

9.根据权利要求1所述制备聚吡咯/壳聚糖复合电极的方法，其特征在于，所述步骤(5)中模具温度为150℃，加入填料后为保持温度恒定，继续恒温5min，热压压力为10MPa，热压温度为150℃，热压时间为20min。
