专利号: 201610008435X
申请人: 成都思唯奇科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 电通信技术
更新日期:2024-11-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

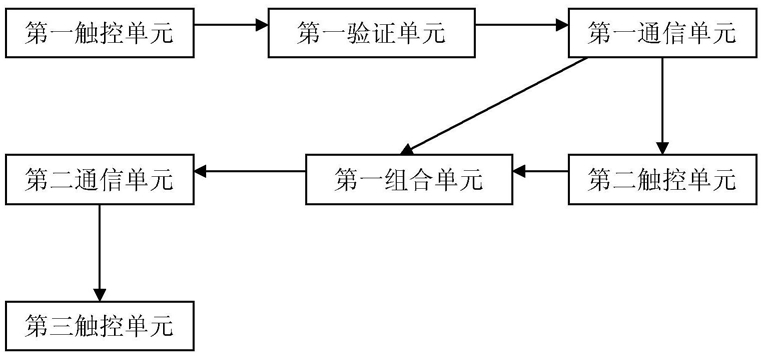

1.一种触控式智能家居接口,包括:第一触控单元、第二触控单元、第三触控单元、第一验证单元、第一通信单元、第一组合单元和第二通信单元;第一触控单元,用于接收来自用户的第一触控信号;

第一验证单元,用于验证所述第一触控信号;

第一通信单元,用于根据第一验证单元的结果进行第一次通信,并根据第一次通信后接收到的第一结果数据确定是否启动第二触控单元;

第二触控单元,用于接收来自用户的第二触控信号;

第一组合单元,根据第一结果数据和第二触控信号得到第二结果数据;

第二通信单元,根据所述第一组合单元得到的第二结果数据,确定是否接收第三触控单元接收的来自用户的第三触控信号,所述第一触控信号包括多个在时间上离散的第一触控子信号,所述第一触控单元和第二触控单元均由多个触控阵列构成,所述第一验证单元包括第一存储器和第一信息处理单元,所述第一通信单元和第二通信单元均为无线通信单元,所述无线通信单元均为WiFi通信单元、3G通信单元和4G通信单元之一,所述触控式智能家居接口还包括多个计时器,用于分别对第一触控信号的各个第一触控子信号之间的时间间隔进行计时,所述触控阵列是由多个触控感应电路组成的阵列,所述触控感应电路包括晶体管T1-T18以及电容C1-C4,其特征在于,所述触控感应电路中晶体管T1-T18和电容C1-C4的连接关系为:晶体管T1的栅极连接CLK,源极连接T9的漏极,T1的漏极连接T3的栅极,T3的源极连接T13的漏极,T3的漏极连接OUT,T2的栅极连接CLK,T2的源极连接CTRL,T2的漏极连接T13的栅极、T6的栅极、T15的漏极以及C1的一端,T13的源极连接T11的漏极和T15的源极,T15的漏极还连接T4的栅极,T4的漏极连接T5的源极,T4的源极连接C1的另一端和T6的漏极,T6的源极连接电容C2的一端和T16的漏极以及T18的源极,C2的另一端连接OUT,T18的栅极连接T13的栅极和T2的漏极以及T5的栅极,T9的源极连接T7的漏极,T7的源极连接C3的另一端,T7的源极还连接Vin、T8的源极以及C4的一端,T7的栅极连接T8的栅极,T8的漏极连接T10的源极,C4的另一端连接T10的漏极以及T17的源极,T17的栅极连接CLK,T17的漏极接地,T12的栅极连接T17的源极,T11的栅极连接T1的源极,T12的漏极连接T14的源极和T16的源极,T14的栅极和漏极连接T10的栅极,T9的栅极连接T13的栅极,T14的栅极连接T18的漏极,T15的栅极连接T16的栅极,T7的栅极连接T15的栅极。
