1.一种二硫化钨纳米棒的制备方法，其特征在于：包括以下步骤：

（1）将钨酸钠、盐酸羟胺和硫脲以1:1.5~3:3~5的摩尔比溶于水中，充分搅拌溶解形成透明的溶液，再用酸调节溶液的 pH 值至5~6；

（2）往步骤（1）得到的溶液中加入混合表面活性剂，搅拌溶解；所述混合表面活性剂由CTAB、CTAC和F127以约1:1.5~3:0.6~1.8的摩尔比混合组成，所述混合表面活性剂与钨酸钠的摩尔比为1: 5~10；

（3）将步骤（2）得到的溶液移入不锈钢反应釜中，密封，在170~200℃下反应10~24h；

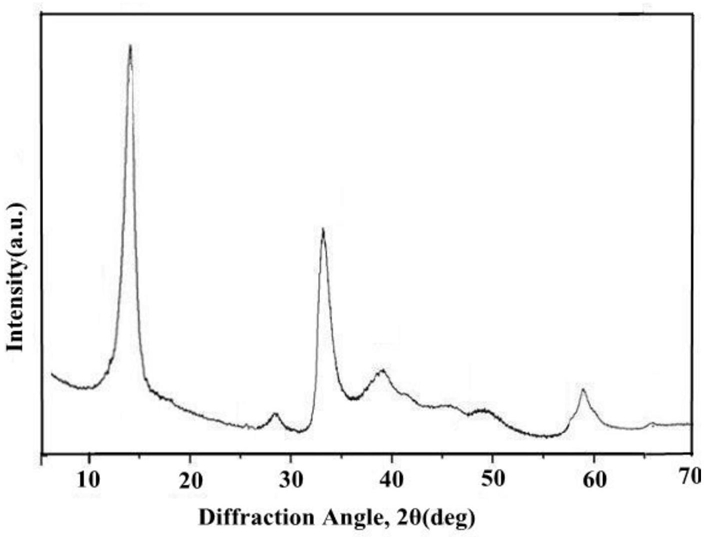

（4）将步骤（3）得到的反应产物冷却至室温，分离、洗涤、干燥反应产物，得到二硫化钨纳米棒。

2.根据权利要求1所述的二硫化钨纳米棒的制备方法，其特征在于：所述步骤（1）中，钨酸钠、盐酸羟胺和硫脲的摩尔比为1:2:4。

3.根据权利要求1所述的二硫化钨纳米棒的制备方法，其特征在于：所述步骤（2）中，混合表面活性剂由CTAB、CTAC和F127以1:1.8:1.2的摩尔比混合组成，混合表面活性剂与钨酸钠的摩尔比为1: 7。

4.根据权利要求1所述的二硫化钨纳米棒的制备方法，其特征在于：所述步骤（3）中，反应温度为180℃，反应时间为18h。

5.根据权利要求1所述的二硫化钨纳米棒的制备方法，其特征在于：所述步骤（4）中，分离、洗涤、干燥反应产物的具体步骤为：将反应产物离心分离，然后弃去上层清液，分别用去离子水和无水乙醇洗涤黑色沉淀，所得产物于60℃真空干燥箱中干燥。
