1.一种钛酸钡泡沫陶瓷的制备方法，其特征在于包含如下步骤：

（1）按质量计，将100份纳米钛酸钡与30～120份浓度为1～15wt%的有机粘结剂水溶液充分研磨，得到浆料A；在浆料A中加入10～80份浓度为0.5～3wt%的有机流变剂水溶液，充分研磨后得到浆料B；在浆料B中加入20～80份浓度为0.5～3wt%的有机分散剂水溶液，充分研磨后得到浆料C；

（2）将规格为15～35 PPI的聚合物海绵浸渍在浓度为5～20wt%的氢氧化钠水溶液中，升温至50～75℃并保温2～6h后，取出聚合物海绵，用去离子水洗涤、甩干，得到聚合物海绵D；在常温下，将聚合物海绵D浸渍在浓度为0.5～3wt%的表面活性剂水溶液中，停留2～6h后，取出甩干，在温度40～80℃的条件下干燥，得到预处理的聚合物海绵E；

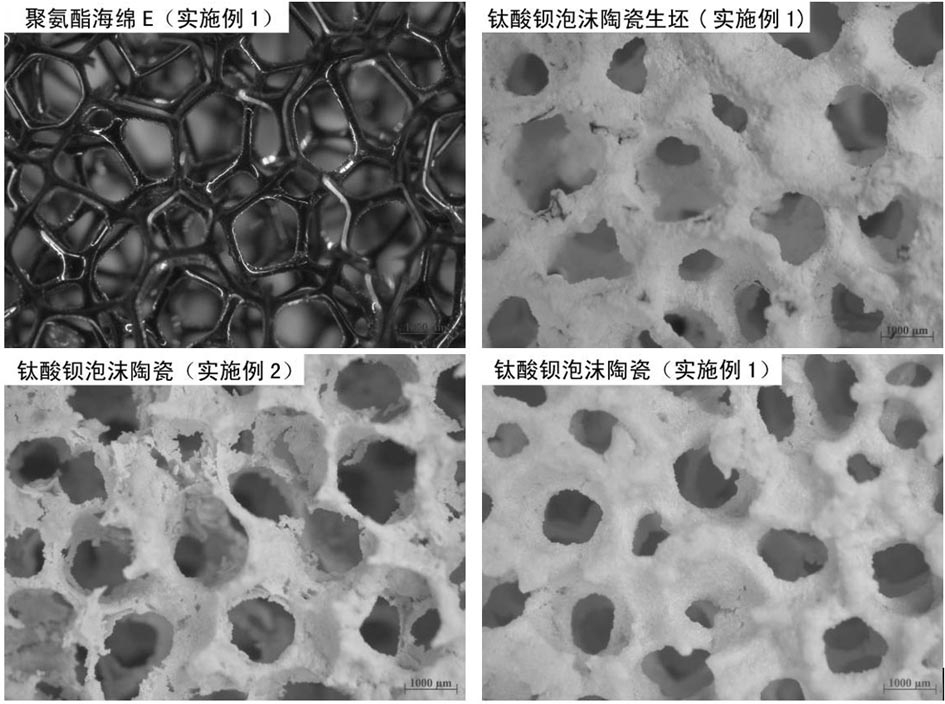

（3）将预处理的聚合物海绵E浸渍在步骤（1）制得的浆料C中，在常温下放置1～10min进行挂浆处理，挤压排除多余的浆料后，在温度为40～80℃的条件下进行干燥处理；依次重复挂浆、干燥处理1～7次，得到钛酸钡泡沫陶瓷生坯；

（4）将步骤（3）制得的钛酸钡泡沫陶瓷生坯以0.5～5℃/min的速率由室温升温至100～

300℃，再以0.5～5℃/min的速率升温至500～700℃, 在温度为500～700℃的条件下保温

0.5～2h后,以2～10℃/min的速率升温至1000～1500℃，在温度为1000～1500℃的条件下保温1～5h后，随炉冷却至室温，得到一种钛酸钡泡沫陶瓷。

2.根据权利要求1所述的一种钛酸钡泡沫陶瓷的制备方法，其特征在于：所述聚合物海绵的聚合物材质为聚氨酯、聚苯乙烯、聚氯乙烯中的任意一种。

3.根据权利要求1所述的一种钛酸钡泡沫陶瓷的制备方法，其特征在于：所述的纳米钛酸钡的平均粒径≤100nm。

4.根据权利要求1所述的一种钛酸钡泡沫陶瓷的制备方法，其特征在于：所述的有机粘结剂为聚乙烯醇、羧甲基纤维素、甲基纤维素中的一种，或它们的任意组合。

5.根据权利要求1所述的一种钛酸钡泡沫陶瓷的制备方法，其特征在于：所述的有机流变剂为羧甲基纤维素、羟己基纤维素中的一种，或它们的任意组合。

6.根据权利要求1所述的一种钛酸钡泡沫陶瓷的制备方法，其特征在于：所述的有机分散剂为聚乙烯亚胺、聚丙烯酰胺、聚丙烯酸胺中的一种，或它们的任意组合。

7.根据权利要求1所述的一种钛酸钡泡沫陶瓷的制备方法，其特征在于：所述的表面活性剂为羧甲基纤维素、聚乙烯亚胺中的一种，或它们的任意组合。

8.一种采用权利要求1所述的制备方法得到的钛酸钡泡沫陶瓷。
