专利号: 2016100155815
申请人: 北京凌科盛世环保科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-11-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

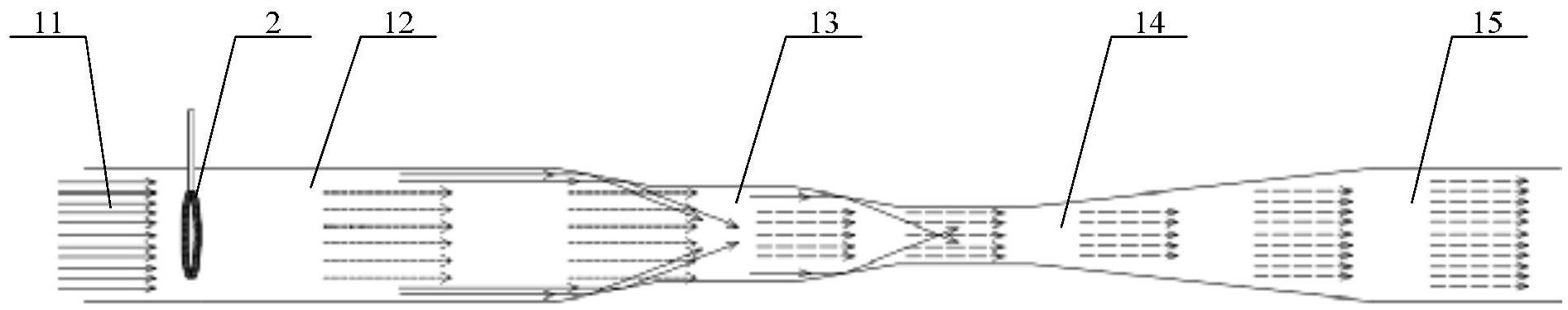

1.一种大流量风洞颗粒物过滤检测系统,其特征在于,包括风道和粉尘发射器;所述风道的截面为圆形,所述粉尘发射器为圆环形,所述粉尘发射器设置在所述风道内,且与所述风道呈同心圆分布;

所述粉尘发射器上设置有粉尘入口;所述粉尘发射器上,沿着所述粉尘发射器延伸的方向,设置有多个粉尘出口,且多个所述粉尘出口的出口方向与所述风道的风向一致。

2.根据权利要求1所述的大流量风洞颗粒物过滤检测系统,其特征在于,多个所述粉尘出口的截面积,由靠近所述粉尘入口至远离所述粉尘入口的方向,逐渐增大。

3.根据权利要求1所述的大流量风洞颗粒物过滤检测系统,其特征在于,所述粉尘发射器的直径为所述风道直径的1/2。

4.根据权利要求1所述的大流量风洞颗粒物过滤检测系统,其特征在于,所述风道包括第一风道、第二风道和第三风道,以及采样区;

所述第一风道、所述第二风道和所述第三风道依次连通;所述第一风道远离所述第二风道的一端为空气入口,所述第三风道远离所述第二风道的一端连接所述采样区;所述采样区用于采集风道中的混合粉尘颗粒物样品;所述第一风道,由所述空气入口至所述第二风道的方向,呈渐缩状。

5.根据权利要求4所述的大流量风洞颗粒物过滤检测系统,其特征在于,所述第二风道,由所述第一风道至所述第三风道的方向,呈渐缩状。

6.根据权利要求5所述的大流量风洞颗粒物过滤检测系统,其特征在于,所述第二风道的最大直径小于所述第一风道的最大直径。

7.根据权利要求4所述的大流量风洞颗粒物过滤检测系统,其特征在于,所述采样区呈圆柱状;所述第三风道,由所述采样区至所述第二风道的方向,呈渐缩状。
