1.一种采用原位沉积法制备Sm(OH)3/AgPO4纳米复合物的方法，其特征在于，包括以下步骤：

1)将Xmol分析纯Sm(NO)3·6H2O溶于蒸馏水中制得Sm3+浓度为0.5～1mol/L的溶液A；将YmL分析纯二乙烯三胺逐滴加入溶液A，搅拌形成反应前驱液；X：Y＝(0.02～0.06)：(0.2～

1)；

2)将反应前驱液倒入微波水热反应釜中，密封釜后放入微波水热反应仪中，在80～200℃下反应，反应结束后自然冷却至室温；产物洗涤后真空干燥得Sm(OH)3；

3)将Z克的Sm(OH)3置入蒸馏水中并进行超声分散获得Sm(OH)3分散溶液；配制浓度为

0.01～0.04mol/L的硝酸银溶液并逐滴加入Sm(OH)3分散溶液，在黑暗下搅拌均匀获得混合溶液；其中，硝酸银溶液中硝酸银的物质的量为E mol；Z：E＝0.2：(0.0005～0.002)；

4)配制浓度为0.02mol/L的磷酸二氢钠溶液在黑暗下逐滴缓慢加入上述混合溶液，并持续搅拌5～12h；反应结束后洗涤产物，然后将产物于60～80℃下真空干燥得Sm(OH)3/AgPO4纳米复合物；其中，磷酸二氢钠溶液中磷酸二氢钠的物质的量为F mol；E：F＝(0.0005～0.002)：(0.0008～0.0012)。

2.根据权利要求1所述的一种采用原位沉积法制备Sm(OH)3/AgPO4纳米复合物的方法，其特征在于，步骤1)中搅拌0.5～1h形成反应前驱液。

3.根据权利要求1所述的一种采用原位沉积法制备Sm(OH)3/AgPO4纳米复合物的方法，其特征在于，步骤2)中反应时间为0.5～2h；产物依次用蒸馏水和无水乙醇离心洗涤4～6次；真空干燥具体为60～80℃下真空干燥0.5～2h。

4.根据权利要求1所述的一种采用原位沉积法制备Sm(OH)3/AgPO4纳米复合物的方法，其特征在于，步骤3)中在黑暗下搅拌5h获得混合溶液。

5.根据权利要求1所述的一种采用原位沉积法制备Sm(OH)3/AgPO4纳米复合物的方法，其特征在于，步骤4)中产物依次用蒸馏水和无水乙醇离心洗涤4～6次；真空干燥具体为60～80℃下真空干燥0.5～2h。

6.根据权利要求1所述的一种采用原位沉积法制备Sm(OH)3/AgPO4纳米复合物的方法，其特征在于，磷酸二氢钠的加入量大于硝酸银的量。

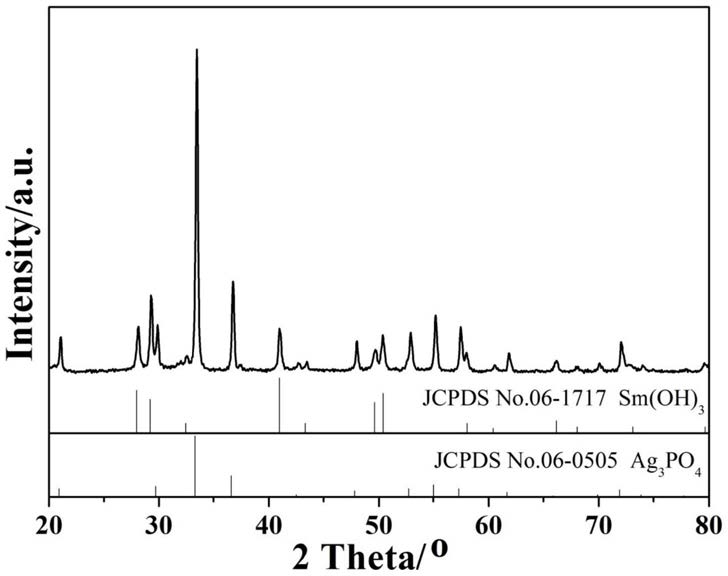

7.根据权利要求1所述的一种采用原位沉积法制备Sm(OH)3/AgPO4纳米复合物的方法，其特征在于，具体包括以下步骤：

1)将分析纯Sm(NO)3·6H2O溶于蒸馏水中制得40～60mL Sm3+浓度为0.5～1mol/L的溶液A；将0.2～1mL的分析纯二乙烯三胺逐滴加入溶液A，继续搅拌0.5～1h形成反应前驱液；

2)将反应前驱液倒入微波水热反应釜中，密封釜后放入微波水热反应仪中，在80～200℃下反应0.5～2h，反应结束后自然冷却至室温；产物依次用蒸馏水和无水乙醇离心洗涤4～6次，收集产物于60～80℃下真空干燥0.5～2h，即得Sm(OH)3产物；

3)将0.2g的Sm(OH)3置入40～60mL蒸馏水中并进行超声分散5～30min，配制50mL浓度为

0.01～0.04mol/L的硝酸银溶液并逐滴加入Sm(OH)3分散溶液，在黑暗下搅拌5h；

4)配制40～60mL浓度为0.02mol/L的磷酸二氢钠溶液在黑暗下逐滴缓慢加入上述混合溶液，并持续搅拌5～12h；反应结束依次用蒸馏水和无水乙醇离心洗涤4～6次，收集产物于

60～80℃下真空干燥0.5～2h，即得Sm(OH)3/AgPO4纳米复合物。
