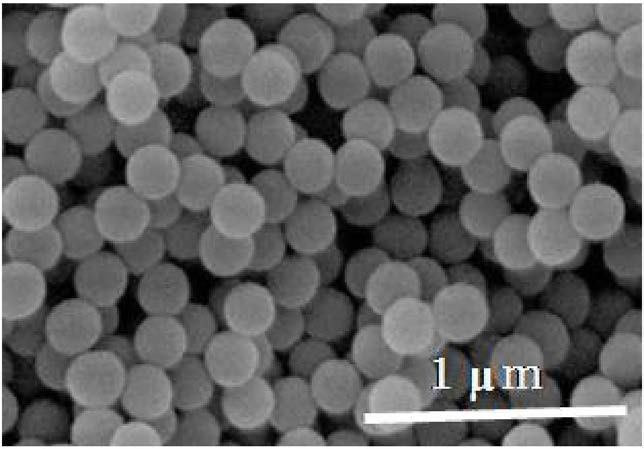

1.一种核壳结构ATO纳米粒子包裹的硅酸盐纳米微球复合材料，其特征在于：以质量百分比计，该复合材料包括：93～97％硅酸盐纳米微球，3～7％ATO纳米粒子，其制备方法如下：(1)按质量比1:1.05～1.5称取钢渣和98％工业硫酸，将钢渣溶于硫酸，控制溶液pH值在1.0～2.8；以质量份计，取上清液1份，加入20～200份去离子水中，并逐渐加入7～70份乙醇，加入氢氧化钠溶液控制溶液酸碱度pH至3.0～4.5，直至硅酸盐球形纳米粒子完全析出，反应体系于2000～4000rpm离心分离后，用去离子水或乙醇清洗，于60℃下烘干2h，得硅酸盐纳米微球备用，粒径分布50～600nm；

(2)配置Sn4+离子和Sb5+乙醇溶液，控制Sn4+离子浓度为30～500mM、掺杂Sb5+离子浓度为

0.5～1mM，加入去离子水和NaOH溶液，使反应体系呈中性至碱性，加入30wt％过氧化氢、并控制溶液过氧化氢浓度为8～30wt％，简单震荡即得ATO纳米粒子溶液备用，粒径分布3～

20nm；

(3)将步骤(2)得到的ATO纳米粒子的溶液和步骤(1)得到的硅酸盐纳米微球混均，所述ATO纳米粒子和硅酸盐纳米微球的质量份比为1︰20～100，再加入50～200份乙醇中，混均反应10～20min，将反应体系在1000～3000rpm转速下离心分离，于60℃下烘干2h，得到目标产物：核/壳结构ATO纳米粒子包裹的硅酸盐纳米微球复合材料。

2.如权利要求1所述的一种核壳结构ATO纳米粒子包裹的硅酸盐纳米微球复合材料在制备隔热、保温、防水和阻燃涂层中的应用。
