1.一种用于检测罗丹明B的金属有机框架化合物的制备方法，其特征在于，所述制备方法为：在水、硝酸与有机溶剂的存在下，将钇盐与如式(I)所示结构的有机配体BDPO进行配位反应以制得所述金属有机框架化合物，

2.根据权利要求1所述的制备方法，其中，相对于0.1mmol的钇盐，所述有机配体BDPO的用量为0.01-0.03mmol，所述有机溶剂的用量为1-3ml，所述水的用量为0.2-0.5ml，所述硝酸的用量为30-50μL。

3.根据权利要求2所述的制备方法，其中，所述配位反应至少满足以下条件：反应温度为70-90℃，反应时间为40-55h。

4.根据权利要求1-3任意一项所述的制备方法，其中，所述有机溶剂为N，N-二甲基甲酰胺、N，N-二甲基乙酰胺和N，N-二乙基甲酰胺中的一种或多种，所述钇盐为六水合硝酸钇。

5.根据权利要求4所述的制备方法，其中，所述制备方法的填料顺序为：先将所述有机溶剂、钇盐与有机配体BDPO混合，然后再加入所述水与硝酸。

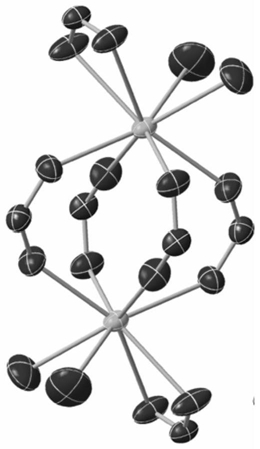

6.一种用于检测罗丹明B的金属有机框架化合物，其特征在于，所述金属有机框架化合物通过权利要求1-5中任意一项所述的方法制备而成。

7.一种如权利要求6所述的金属有机框架化合物在检测罗丹明B中的应用。

8.一种有机配体BDPO，其特征在于，所述有机配体BDPO的结构如式(I)所示，

9.一种如权利要求8所述的有机配体BDPO的制备方法，其特征在于，所述制备方法为：在有机溶剂的存在下，将对苯二甲酰氯与5-氨基间苯二酸进行接触反应以制得所述有机配体BDPO。

10.根据权利要求9所述的制备方法，其中，相对于1mmol的对苯二甲酰氯，所述5-氨基间苯二酸的用量为2-3mmol，所述有机溶剂的用量为30-35ml；

优选地，所述接触反应在冰浴条件下进行20-30h；

更优选地，所述有机溶剂为N，N-二甲基乙酰胺、N，N-二乙基甲酰胺和N，N-二甲基甲酰胺中的一种或多种。
