专利号: 2016100256407
申请人: 广西大学
专利类型:发明专利
专利状态:已下证
专利领域: 基本上无切削的金属机械加工;金属冲压
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

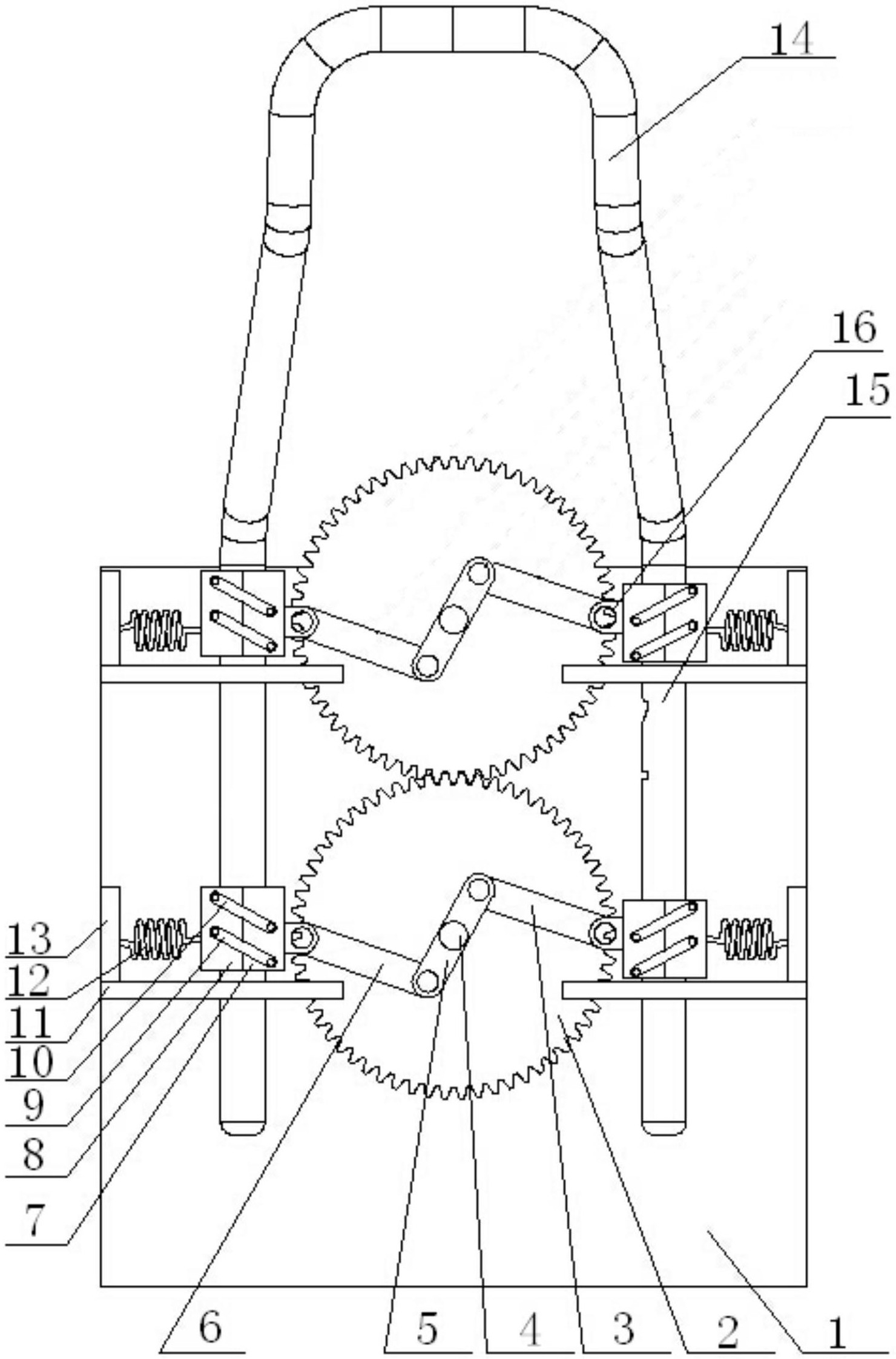

1.一种汽车枕骨架尺寸矫正机,其特征在于,包括:

底座;

枕骨架,其呈倒U型且位于所述底座的上方,该枕骨架下端的两个支撑杆延伸至所述底座上;以及骨架驱动机构,其包括:

两个夹紧装置,其分别夹于一个所述支撑杆上,两个所述夹紧装置分别通过弹性部件连接至所述底座的一个侧部,将所述枕骨架限位于一个预定状态;

齿轮,其通过驱动轴设于两个所述夹紧装置之间;以及

主动杆,其中部固定于所述驱动轴上,该主动杆的两端分别通过一个从动杆活动连接至一个所述夹紧装置上;其中,当所述齿轮转动时,通过所述驱动轴带动所述主动杆转动,从而通过所述从动杆带动两个所述支撑杆变宽或变窄。

2.根据权利要求1所述的汽车枕骨架尺寸矫正机,其特征在于,所述夹紧装置包括两个夹块以及多个连杆,两个该夹块夹合于所述支撑杆上,多个所述连杆用于连接两个所述夹块,所述连杆的两端分别通过螺钉固定于一个所述夹块上。

3.根据权利要求1所述的汽车枕骨架尺寸矫正机,其特征在于,还包括一限位板,其设于所述夹紧装置的下方。

4.根据权利要求1所述的汽车枕骨架尺寸矫正机,其特征在于,所述骨架驱动机构为两个,两个所述骨架驱动机构从上至下依次设于两个所述支撑杆上,且两个所述骨架驱动机构的齿轮相互啮合。

5.根据权利要求1所述的汽车枕骨架尺寸矫正机,其特征在于,所述弹性部件为弹簧。
