专利号: 2016100321586
申请人: 林智
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

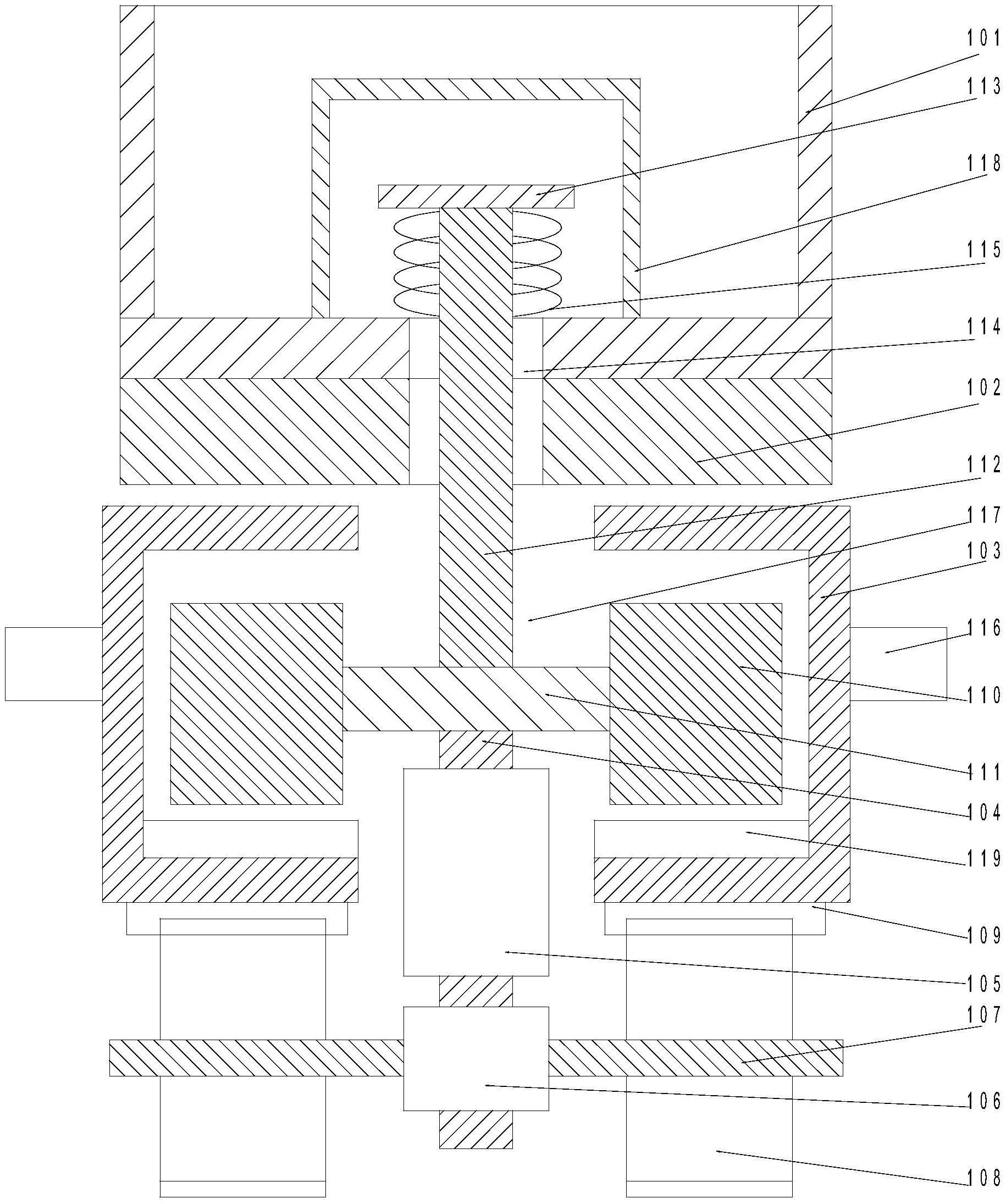

1.一种斜坡物料输送装置,其特征在于:包括铝合金制成的输送轨道及设置在输送轨道上方的输送料箱(101),在所述的输送料箱(101)下方设置有电磁铁(102),所述的输送轨道包括2个呈U形的轨道本体(103),2个U形的轨道本体(103)的开口方向相向设置且2个所述的轨道本体(103)之间设置有空腔(117),在2个所述的轨道本体(103)中部分别设置有衔铁(110),2个所述的衔铁(110)一侧通过连接杆(111)相连接,在所述的电磁铁(102)下方设置有支撑杆(104),所述的支撑杆(104)上端固定连接在所述的连接杆(111)中部,在所述的支撑杆(104)下部设置有驱动电机(105),在所述的驱动电机(105)的输出端设置有与其相配合的减速机箱(106),在所述的减速机箱(106)的两侧分别设置有输出轴(107),在所述的输出轴(107)上分别设置有驱动齿轮(108),在所述的轨道本体(103)的下端面上设置有齿(109),所述的电磁铁(102)通电时吸附所述的衔铁(110)上移使所述的齿(109)与所述的驱动齿轮(108)相啮合,在所述的连接杆(111)上端设置有伸缩杆(112),所述的伸缩杆(112)上端贯穿所述的电磁铁(102)中部和所述的输送料箱(101),所述的伸缩杆(112)上端设置有限位板(113),在所述的输送料箱(101)中部设置有通孔(114),所述的伸缩杆(112)贯穿所述的通孔(114),所述的限位板(113)的外径大于所述的通孔(114)的直径,在所述的限位板(113)的下端面与所述的输送料箱(101)底面之间设置有复位弹簧(115),所述的电磁铁(102)通电时所述的复位弹簧(115)处于拉伸状态,在所述的输送料箱(101)内设置有供电装置和与供电装置相连接的控制器,在所述的控制器上设置有用于驱动所述的电磁铁(102)的继电器,所述的驱动电机(105)通过线路与所述的控制器相连接,在所述的输送料箱(101)内侧设置有重量传感器,所述的重量传感器通过线路与所述的控制器相连接,在所述的控制器上设置有报警器,在所述的衔铁(110)下端面上设置波纹结构,所述的波纹结构垂直于所述的轨道本体(103)的长度方向,在所述的轨道本体(103)与所述的衔铁(110)相向的端面上设置有与所述的波纹结构相匹配的凹槽结构(119),所述的电磁铁(102)断电时所述的波纹结构能够嵌入在所述的凹槽结构(119)内,所述的电磁铁(102)的磁性吸引力大于所述的复位弹簧(115)的弹性力;在2个所述的轨道本体(103)外侧分别设置有固定架(116),所述的固定架(116)为铝合金制成;在所述的输送料箱(101)内侧设置有罩体(118),所述的罩体(118)套装在所述的伸缩杆(112)上方,所述的罩体(118)的高度大于等于所述的电磁铁(102)通电时所述的限位板(113)上移时距离所述的输送料箱(101)底面的高度。

2.根据权利要求1所述的一种斜坡物料输送装置,其特征在于:所述的输送料箱(101)和所述的罩体(118)均为铝合金制成。

3.一种斜坡物料输送方法,使用权利要求1或2中的斜坡物料输送装置,其特征在于:包括以下步骤:

S1:按照设定轨迹铺设输送轨道,将2个呈U形的轨道本体(103)按照开口方向相向设置的方式,安装在设定轨迹上方,使2个轨道本体(103)之间存在空腔(117);

S2:安装衔铁(110),将2个衔铁(110)分别安装在U形的轨道本体(103)内侧,并采用连接杆(111)将两个衔铁(110)连接起来;

S3:安装驱动装置,将支撑杆(104)安装在连接杆(111)中部下方,位于空腔(117)中部,将驱动电机(105)固定在支撑杆(104)中部,将减速机箱(106)安装在支撑杆(104)下端面上,并安装驱动齿轮(108),使驱动齿轮(108)与轨道本体(103)下方的齿(109)位置相对应;

S4:安装伸缩杆(112),将伸缩杆(112)固定连接在连接杆(111)上端面中部,使伸缩杆(112)上端贯穿电磁铁(102)和输送料箱(101)上的通孔(114),并安装复位弹簧(115)和限位板(113);

S5:控制器向继电器发送驱动信号,使电磁铁(102)通电,控制器向驱动电机(105)发送驱动信号,使驱动电机(105)转动,电磁铁(102)吸附衔铁(110)上移,使驱动齿轮(108)与齿(109)相啮合,驱动电机(105)带动驱动齿轮(108)转动,使输送料箱(101)沿着轨道本体(103)移动。
