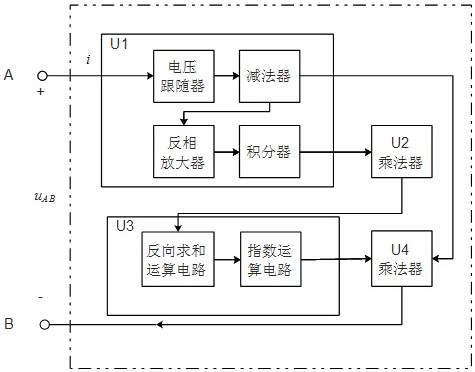

1.指数型磁控忆容器等效电路，其特征在于：忆容器两端的电压uAB由集成电路U1的减法器采集得到，经过集成电路U1的积分器得到忆容器内部磁通量信号的电压值φAB，然后经过集成电路U2的乘法器，集成电路U3的反向求和运算电路、指数运算电路和集成电路U4的乘法器反映磁控忆容器电荷信号的电压值；

集成电路U1选用LF347BD集成运算放大器，所述集成运算放大器U1的第10引脚、第12引脚接地，第4引脚接+12V电源，第11引脚接-12V电源；输入端口A接到U1的第3引脚，U1的第2引脚接U1的第1引脚，且通过第三电阻R3连接U1的第5引脚，U1的第1引脚连接第一电容C1的一端，U1的第5引脚通过第四电阻R4接地；U1的第6引脚通过第二电阻R2接U1的第7引脚，U1的第6引脚通过第一电阻R1接U4的第7引脚，U1的第7引脚通过第五电阻R5接U1的第9引脚，U1的第7引脚接U4的第1引脚，U1的第9引脚通过第六电阻R6接U1的第8引脚；U1的第8引脚通过第七电阻R7接U1的第13引脚，U1的第13引脚通过第二电容C2接U1的第14引脚，U1的第14引脚接集成电路U2的第1引脚和第3引脚；

集成电路U2选用AD633JN乘法器，U2的第2引脚、第4引脚、第6引脚接地，第8引脚接+12V电源，第5引脚接-12V电源；U2的第1引脚接U1的第14引脚，U2的第3引脚接U1的第14引脚，U2的第7引脚通过第八电阻R8接U3的第2引脚；

集成电路U3选用LF347BD集成运算放大器，所述集成运算放大器U3的第8引脚、第9引脚、第10引脚、第12引脚、第13引脚和第14引脚悬空，第4引脚接+12V电源，第11引脚接-12V电源，第3引脚和第5引脚接地；电压源V1通过第九电阻R9接U3的第2引脚，U2的第7引脚通过第八电阻R8接U3的第2引脚，U3的第2引脚通过第十电阻R10接U3的第1引脚；U3的第1引脚接第一三极管Q1的发射极，第一三极管Q1的基极接地，第一三极管的集电极接U3的第6引脚，U3的第6引脚通过第十一电阻R11接U3的第7引脚；

集成电路U4选用AD633JN乘法器，所述U4的第2引脚、第4引脚、第6引脚接地，第8引脚接+12V电源，第5引脚接-12V电源；U4的第1引脚接U1的第7引脚，U4的第3引脚接U3的第7引脚，U4的第7引脚通过第一电阻R1接U1的第6引脚，U4的第7引脚接到输出端B。
