1.低成本FeNbB三元非晶合金软磁材料的制备方法，其特征在于：该方法制得的FeNbB系非晶软磁合金材料的化学式为FexNbyBz，式中的x，y，z为原子百分数，其中65≤x≤82，3≤y≤12，15≤z≤30，且x+y+z=100；该方法包括以下步骤：步骤一：按照质量百分比Fe40Nb60分别称量纯度为99.85%的Fe和纯度为99.87%的Nb，将所称得的目标成分原料置于非自耗真空电弧炉中，抽真空，反充高纯氩气保护气体，调节电流由600至1000 A，在电磁搅拌作用下将合金反复熔炼6～8次，以获得混合均匀的Fe-60wt%Nb中间合金；

步骤二：将步骤一获得的Fe-60wt%Nb中间合金去除表面氧化皮后破碎成小块合金，置于丙酮中超声波清洗；

步骤三：将步骤二得到的小块Fe-60wt%Nb中间合金和纯度为99.85%的Fe以及Fe-

17.5wt%B中间合金按照原子百分比FexNbyBz进行称量配料，将其装入石英管中并用B2O3玻璃将原料包覆住，采用高频感应线圈并调节电流由25至40A，感应加热直至样品熔化，反复熔炼5～6次，以获得成分均匀的FexNbyBz母合金锭；

步骤四：将步骤三获得的FexNbyBz母合金锭去除表面氧化皮后，置于丙酮中超声波清洗；

步骤五：将步骤四得到的FexNbyBz合金放置到下端开口且尺寸为5mm×0.6mm矩形口的石英管中，抽真空，向高真空单辊旋淬炉的炉腔体内反充高纯氩气保护，采用高频感应线圈加热使其熔化，调节电流为25～35A范围内的固定值，然后用高纯氩气将熔融的合金液喷射到高速旋转的铜辊表面，借助离心力作用将合金液甩离辊面并迅速凝固，得到连续的非晶薄带。

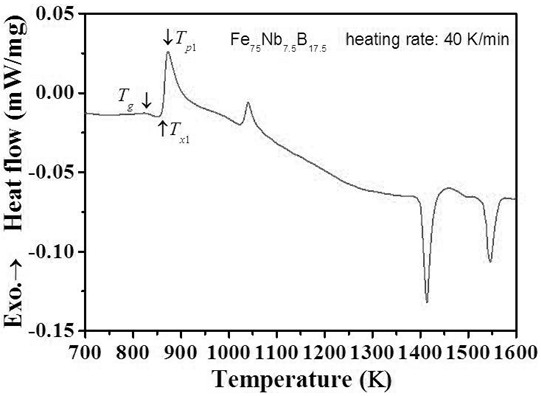

2.根据权利要求1所述的低成本FeNbB三元非晶合金软磁材料的制备方法，其特征在于：

所述步骤五中高真空单辊旋淬炉真空度大于3×10-3 Pa，石英管喷嘴到铜辊之间的距离为0.5～2.0 mm，铜辊的线速度为40 m/s，腔体气压0.05 MPa，喷射压力差0.05～0.15 MPa。
