专利号: 2016100335856
申请人: 湖南工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

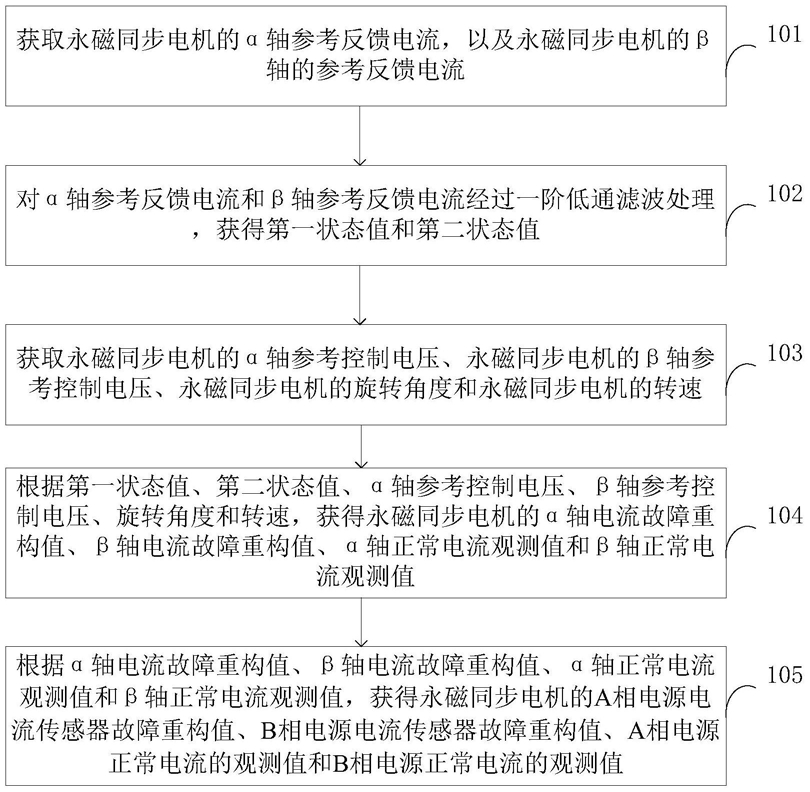

1.一种电流传感器故障重构方法,所述方法是基于永磁同步电机控制系统的,其特征在于,包括:步骤101,获取永磁同步电机的α轴参考反馈电流iα,以及永磁同步电机的β轴的参考反馈电流iβ;

步骤102,对α轴参考反馈电流iα和β轴参考反馈电流iβ经过一阶低通滤波处理,以获得第一状态值z1和第二状态值z2;

步骤103,获取永磁同步电机的α轴参考控制电压uαref、永磁同步电机的β轴参考控制电压uβref、永磁同步电机的旋转角度θ和永磁同步电机的转速ω;

步骤104,根据第一状态值z1、第二状态值z2、α轴参考控制电压uαref、β轴参考控制电压uβref、旋转角度θ和转速ω,获得永磁同步电机的α轴电流故障重构值fα、β轴电流故障重构值fβ、α轴正常电流观测值 和β轴正常电流观测值步骤105,根据α轴电流故障重构值fα、β轴电流故障重构值fβ、α轴正常电流观测值 和β轴正常电流观测值 获得永磁同步电机的A相电源电流传感器故障重构值fA、B相电源电流传感器故障重构值fB、A相电源正常电流的观测值 和B相电源正常电流的观测值

2.根据权利要求1所述的电流传感器故障重构方法,其特征在于,步骤101具体包括:对三相逆变器输出的交流电源中的A相交流电源和B相交流电源进行信号检测,获得A相交流电源反馈电流iA和B相交流电源反馈电流iB,对A相交流电源反馈电流iA和B相交流电源反馈电流iB进行Clarke变换,获得α轴参考反馈电流iα,以及β轴参考反馈电流iβ。

3.根据权利要求1所述的电流传感器故障重构方法,其特征在于,获取α轴参考控制电压uαref和β轴参考控制电压uβref,具体包括:对永磁同步电机给定转速ωref、永磁同步电机的反馈转速ω、d轴给定电流idref和永磁同步电机的d轴参考反馈电流id进行PI调节,获得q轴参考电压uqref和d轴参考电压udref;

对q轴参考电压uqref和d轴参考电压udref进行Park逆变换处理,获得α轴参考控制电压uαref和β轴参考控制电压uβref。

4.根据权利要求1所述的电流传感器故障重构方法,其特征在于,步骤102中的一阶低通滤波处理具体包括:所述一阶低通滤波处理采用的公式为: 其中 是滤波器向量,AS和BS是正定矩阵, 表示滤波器向量的导数。

5.根据权利要求4所述的电流传感器故障重构方法,其特征在于,步骤104具体包括:根据公式 获得α轴电流故障重构值fα、β

轴电流故障重构值fβ、α轴正常电流观测值 和β轴正常电流观测值 其中,ψf为转子永磁体磁链,RS为定子绕组相电阻,Lα、Lβ分别为定子绕组两相固定坐标系下的α轴电感和β轴电感; 分别为滤波器输出状态变量第一状态值z1的观测值和第二状态值z2的观测值;

矩阵L满足A0=A-LC,并且满足李雅谱诺夫方程 其中P、Q均为正定矩阵;

v为滑模观测信号,满足公式:

其中ρ是正常数,矩阵F满足PM=CTFT,

α轴电流故障重构值fα和β轴电流故障重构值fβ满足等式

6.根据权利要求1所述的电流传感器故障重构方法,其特征在于,步骤105具体包括:根据如下公式获得永磁同步电机的A相电源电流传感器故障重构值fA、B相电源电流传感器故障重构值fB、A相电源正常电流的观测值 和B相电源正常电流的观测值
