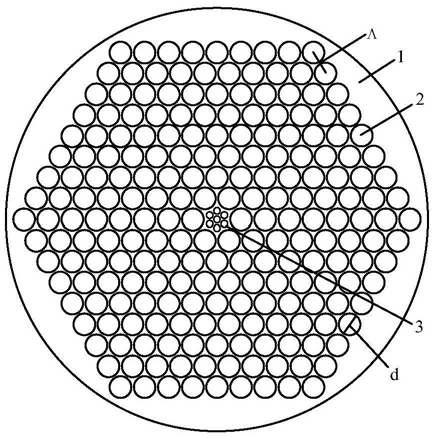

1.一种纳米空气孔传光的多孔芯光子晶体光纤，其特征在于：所述光纤由纤芯空气孔、包层空气孔和基质材料三部分组成；在基质材料的中心加工7个大小相同圆形纤芯空气孔形成纤芯部分，所述纤芯空气孔成六角形对称排列；在基质材料中围绕纤芯部分加工包层空气孔形成包层部分，包层空气孔按照正六角形多层紧密排列结构进行加工，包层空气孔的孔距相等；包层空气孔的孔径大于纤芯空气孔的孔径；纤芯部分的空气填充率小于包层的空气填充率，纤芯部分的等效折射率大于包层等效折射率，使得纤芯空气孔区域的光强与光纤端面总光强之比在31％-39％范围内，实现纤芯空气孔高强度、长距离传光。

2.根据权利要求1所述的纳米空气孔传光的多孔芯光子晶体光纤，其特征在于：纤芯空气孔的直径为500nm，纤芯空气孔的孔距为560nm，包层空气孔的直径为1500nm，包层空气孔的孔距为1600nm时，获得宽带单模传输范围为1100-1600nm。

3.根据权利要求1所述的纳米空气孔传光的多孔芯光子晶体光纤，其特征在于：在所述纤芯空气孔中充入CH4、SO2、NO2或者CO2物质，利用空气孔传光，进行环境、生物、化学方面的光谱传感研究。

4.根据权利要求1所述的纳米空气孔传光的多孔芯光子晶体光纤，其特征在于：所述包层空气孔的孔径为1000～3000nm。

5.根据权利要求1所述的纳米空气孔传光的多孔芯光子晶体光纤，其特征在于：所述包层空气孔的层数为4～10层。

6.根据权利要求1所述的纳米空气孔传光的多孔芯光子晶体光纤，其特征在于：所述基质材料为柱状的石英或玻璃或聚合物材料。
