1.一种制备T相铁酸铋薄膜的方法，其特征在于：包括以下步骤：铁前驱液的配制：将冰醋酸加入到硝酸铁中，置于70-90℃恒温水浴锅中加热溶解，冷却到室温后转移入容量瓶中，再滴加乙二醇乙醚定容即得铁前驱液；

铋前驱液的配制：将冰醋酸和乙二醇乙醚作为混合溶剂加入到硝酸铋中，经溶解后转移到容量瓶中，滴入乙二醇乙醚定容即得铋前驱液；

将铁前驱液滴加到铋前驱液中，滴加后加入乙酰丙酮以调整溶胶粘度，混合均匀后经

24小时即得纯铁酸铋的溶胶；

将LaAlO3基片分别用酒精和丙酮在超声波中进行清洗，晾干；放置于匀胶机的吸片上；

用除湿机将匀胶机周围的空气湿度降低到20％-50％；

取铁酸铋溶胶，用滴管滴在LaAlO3基片，放置5-20秒，然后在匀胶机上匀胶；

匀胶机停止之后，将LaAlO3基片取下，用吹风机从基片的背面通过热风吹干，然后放入管式炉进行烧结；管式炉中氧气的压强保持在0.01-0.03M Pa，以每分钟2-5°的速度将温度升高到200-300°，保温10-30分钟，然后以相同的升温速度升到550-620°，保温1-3个小时；

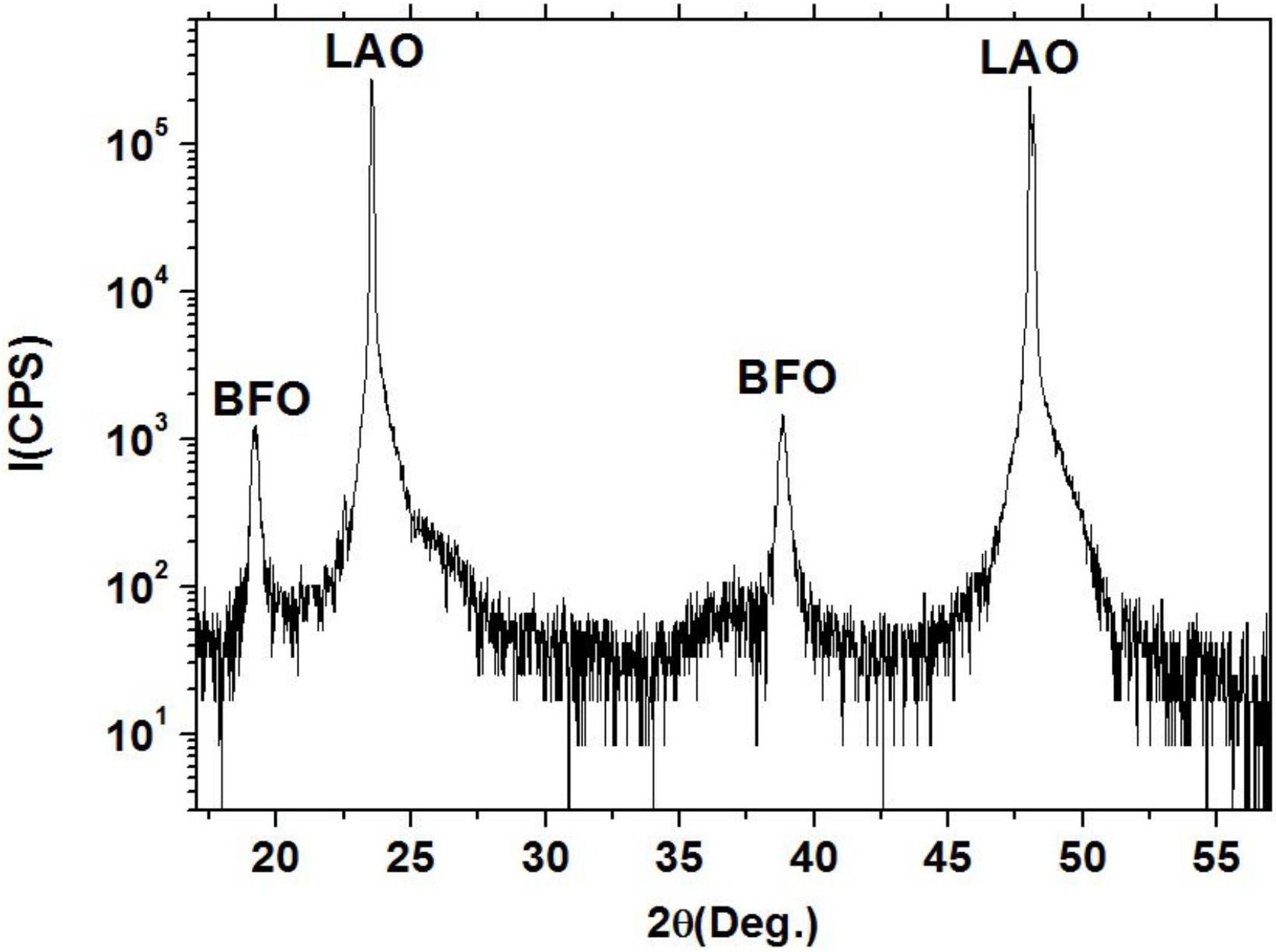

之后自然降到室温；即制得T相铁酸铋薄膜。

2.根据权利要求1所述的一种制备T相铁酸铋薄膜的方法，其特征在于：在铁前驱液滴加到铋前驱液溶胶过程中，还可加入适量乙醇胺以控制溶胶的粘度。

3.根据权利要求1所述的一种制备T相铁酸铋薄膜的方法，其特征在于：所述LaAlO3基片尺寸为10×10×0.5mm的(001)取向的基片。

4.根据权利要求1所述的一种制备T相铁酸铋薄膜的方法，其特征在于：铁酸铋溶胶滴在LaAlO3基片在匀胶机上的匀胶过程包括，先在150-250转每分钟的速度下匀胶5-15秒，然后匀胶机转速提高到2500-4000转每分钟时匀胶10-30秒。
