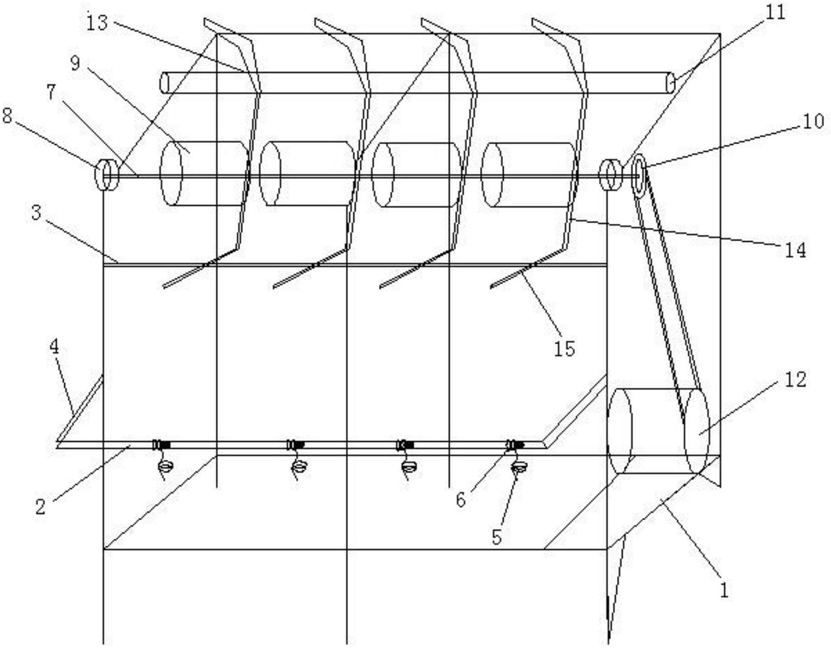

1.一种家用简易络筒机，其特征在于：包括机架部分、导纱部分、加压卷绕部分、断头停止部分和传动部分；

所述机架部分包括电机座(1)、导纱架(2)、停止杆(3)和固定杆(4)，在距地高度45-

50cm处固定安装有导纱架(2)，在距机架顶部68cm处固定安装有电动机座(1)，在距机架顶部20-22cm处固定安装有停止杆(3)；所述导纱架(2)由一根30*30的角铁，通过固定杆(4)固定在机架上，固定杆(4)下端往外倾斜15cm，防止纱线退绕时碰到机架上的电机座(1)；

所述导纱部分包括导纱钩(5)和弹簧圆盘式张力装置(6)，所述导纱钩(5)和弹簧圆盘式张力装置(6)通过同一只螺丝固定安装在导纱架(2)上，所述导纱钩(5)可直接配置细纱机上专用的导纱钩(5)，所述弹簧圆盘式张力装置(6)，可直接配置GA747织机上所使用的同一类型弹簧圆盘式张力装置，通过调节弹簧弹力的大小，来控制络筒张力；所述导纱部分与槽筒(9)一一对应；

所述加压卷绕部分包括槽筒轴(7)、轴承座(8)、槽筒(9)、筒子支架(13)和筒子架支架轴(11)，在机架顶部前端装有一根槽筒轴(7)，所述槽筒轴(7)通过轴承座(8)固定在机架上，每隔80-85cm，装有一只轴承座(8)，两只轴承座之间称为一节，所述槽筒轴(7)上每节固定安装有三只槽筒(9)，各个槽筒(9)之间的距离为8-10cm；所述筒子架支架轴(11)固定安装在机架顶部，所述筒子架支架轴(11)与槽筒轴(7)平行，所述筒子架支架轴(11)与槽筒轴(7)之间的距离为22cm；所述槽筒(9)和筒子支架(13)，直接使用1332络筒机配件；

所述断头停车部分包括筒子架支架(13)、停止卷绕臂(14)、停绕连杆(15)、停绕槽(16)和橡胶圆球(18)；所述筒子架支架(13)套在筒子支架轴(11)上，一只槽筒(9)对应有一只筒子架支架(13)，筒子架支架(13)的左右位置通过两边的紧圈控制，筒子架支架(13)的横动距离为0.2-0.4mm；在筒子架支架(13)前端的重锤部分，用8mm的螺丝将停止卷绕臂(14)和重锤连在一起，停止卷绕臂(14)的另一端和停绕连杆(15)相连，在停绕连杆(15)上有一停绕槽(16)，停绕槽(16)距离停止卷绕臂(14)22-24cm，生产厂家可根据生产的筒子大小选择这一数据，从而将停绕槽(16)开在不同的地方；在纱线断头后，可将停绕连杆(15)上的停绕槽(16)卡在停止杆(3)上；在停绕连杆(15)的头端，装有直径为4cm的橡胶圆球(17)；工人操作时，只要抓住橡胶圆球(17)，即可将停绕槽(16)卡在停止杆(3)上停止生产或者将停绕槽(16)脱开停止杆(3)开始络纱；

所述传动部分包括三角皮带轮(10)和电机(12)，在槽筒轴(7)右边的头端装有一只直径为12cm的三角皮带盘(10)，在距机架顶部68cm的地方装有电机座(1)，电机座(1)由40*40的角铁构成，角铁上开有长槽，电机(12)在电机座(1)上可以前后移动位置，以调节三角皮带的张力，电动机的功率为0.75千瓦。

2.根据权利要求1所述的家用简易络筒机，其特征在于：所述机架部分由35*35的角铁构成，机架宽度为38-40cm，机架高度为88-95cm，每80-85cm为一节，每台络筒机2-3节。

3.根据权利要求1所述的家用简易络筒机，其特征在于：所述导纱架(2)距地高度为45-

50cm；导纱架上装有弹簧圆盘式张力装置和导纱钩，每套导纱部分各有一只张力装置和一只导纱钩，每套导纱部分与槽筒位置一一对应。

4.根据权利要求1所述的家用简易络筒机，其特征在于：所述筒子架支架轴(11)为

4.0cm的空心钢管。

5.根据权利要求1所述的家用简易络筒机，其特征在于：所述停绕槽(16)的深度为1-

1.5cm。

6.根据权利要求1所述的家用简易络筒机，其特征在于：所述停止卷绕臂(14)和停绕连杆(15)都是由宽为4cm，厚为0.3cm的扁钢加工成。

7.一种根据权利要求1-7任一项所述的家用简易络筒机的生产方法，其特征在于：所述家用简易络筒机的具体操作步骤如下：倒筒时，将筒纱或纱管放置在地上，如果是纱管，需另外配置纱管座，纱管座可用一块宽10cm左右的木板，放在络筒机前在其相对应的导纱孔下面，板上安装有纱管插座，纱管插座的根数等于络筒机上槽筒的只数，纱管插座可用8mm的圆钢构成，长度10-12cm，络纱时纱管插在纱管插座上，然后将纱线穿过导纱钩、弹簧圆盘式张力装置后，将纱线绕在纸管上，抬起停绕连杆，使停绕槽与停止杆脱开，筒子在筒子架支架重力的作用下，压在槽筒上，开始络筒，如果络筒任务结束或纱线断头，只需将停绕槽卡到停止杆上，筒管和槽筒脱开，停止络纱。
