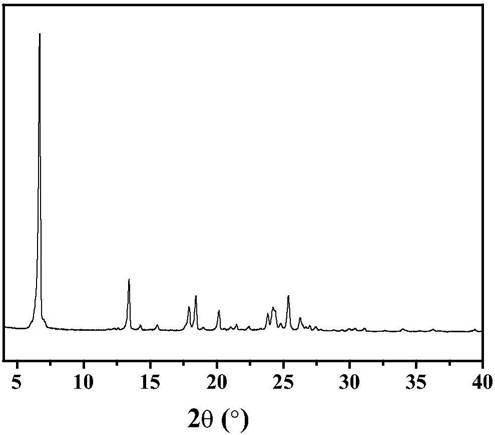

1.无溶剂固相合成PERFER沸石层状前驱体的方法，其特征在于，具体步骤是：按硅源∶氟源∶有机胺的摩尔比为1∶0.5～2∶0.25，将硅源与氟源、有机胺置于研钵中，研磨5分钟后转至反应釜中，在120～200℃条件下晶化1～10天；将产物抽滤、烘干，即得到PREFER沸石层状前驱体。

2.根据权利要求1所述的方法，其特征在于，还包括加入铝源与各原料一并研磨；当加入铝源时，硅源∶铝源∶氟源∶有机胺的摩尔比为1∶0.05∶0.5～2∶0.25。

3.根据权利要求1所述的方法，其特征在于，所述硅源是固体硅胶或白炭黑。

4.根据权利要求1所述的方法，其特征在于，所述铝源是薄水铝石或氢氧化铝。

5.根据权利要求1所述的方法，其特征在于，所述氟源是氟化铵或氟化氢铵。

6.根据权利要求1所述的方法，其特征在于，所述有机胺是3-氨基-2,2,6,6-四甲基哌啶。
