1.一种采用钛箔钎焊连接Hastelloy N合金的方法，其特征在于在两块材质相同的Hastelloy N合金板一和Hastelloy N合金板二之间采用钛箔作为钎焊材料进行钎焊连接，作为钎焊材料的钛箔与Hastelloy N合金板一、Hastelloy N合金板二中的Ni元素发生共晶融化转变为液相，使得Hastelloy N合金板一和Hastelloy N合金板二内的Cr、Mo、Fe、Si、C元素向钎缝内溶解并发生扩散，凝固结束后，使得钎缝里形成了TiNi3基体（5）、Mo-Ni颗粒（6）及TiC颗粒（4）组织；

具体包括如下几个步骤：

1）用砂纸打磨并抛光，除去Hastelloy N合金板一和Hastelloy N合金板二表面的油污；

2）选取一定厚度与纯度的钛箔作为钎焊时所用钎料；

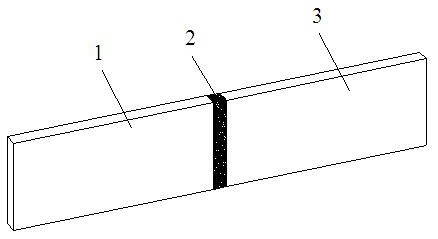

3）将各部分材料按照Hastelloy N合金板一、钛箔、Hastelloy N合金板二的顺序用502胶水紧密粘牢，放入高温真空炉；

4）将Hastelloy N合金板一、钛箔、Hastelloy N合金板二加热到290-310℃，保温25～

30分钟，以使502胶水挥发；

5）将Hastelloy N合金板一、钛箔、Hastelloy N合金板二继续加热到920-940℃，保温8～12分钟，以保证真空炉中温度分布均匀；

6）将Hastelloy N合金板一、钛箔、Hastelloy N合金板二继续加热到980-1100℃，保温

5～60分钟，钛箔和Hastelloy N合金板一、Hastelloy N合金板二中的Ni元素发生共晶化熔化转变为液相，并使得Hastelloy N合金内的Cr、Mo、Fe、Si、C元素向钎缝内溶解并发生扩散；

7）将Hastelloy N合金板一、钛箔、Hastelloy N合金板二降温至290-300℃，使钎缝内形成TiNi3基体、Mo-Ni颗粒及TiC颗粒组织，再从290-300℃随炉冷却至室温。

2.根据权利要求1所述的一种采用钛箔钎焊连接Hastelloy N合金的方法,其特征在于步骤2）中钛箔的厚度为0.025～0.150mm，钛箔的纯度为99.99%。

3.根据权利要求1所述的一种采用钛箔钎焊连接Hastelloy N合金的方法,其特征在于步骤2）中钛箔的厚度为0.1-0.13mm。

4.根据权利要求1所述的一种采用钛箔钎焊连接Hastelloy N合金的方法,其特征在于步骤7）炉内温度以每分钟5-7℃的速度均匀降至290-300℃。
