1.一种改性双马来酰亚胺树脂的制备方法，其特征在于包含如下步骤：

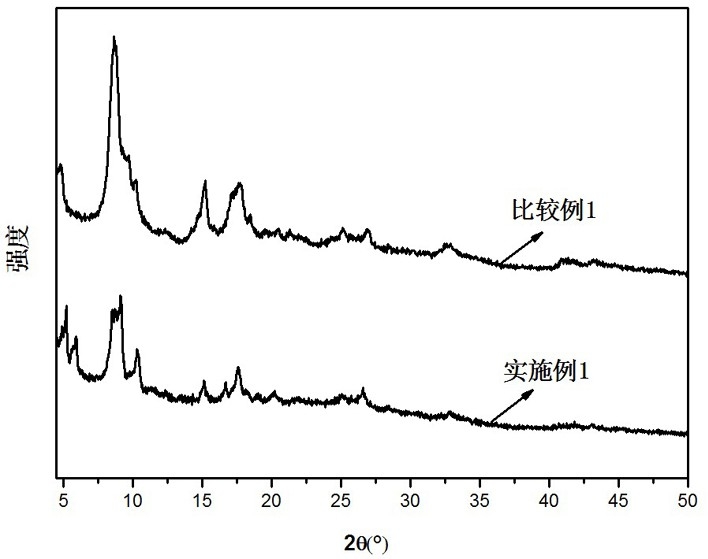

（1）在氮气保护条件下，按摩尔计，将0.4～0.7份2-氨基对苯二甲酸溶解于0.4～0.8份N,N-二甲基甲酰胺中，在温度为110～150℃的条件下，加入1份AlCl3·6H2O，搅拌至溶解，再保温反应10～15小时，自然冷却至室温后，进行过滤、洗涤、离心处理，再在温度为85～90℃的条件下，用乙醇活化处理，干燥后得到氨基化金属有机骨架；

（2）将步骤（1）制得的氨基化金属有机骨架与二烯丙基苯基化合物混合均匀，得到混合物A；

（3）将双马来酰亚胺加入到混合物A中，在温度为130～150℃的条件下混合均匀，经固化与后处理，得到一种改性双马来酰亚胺树脂。

2.根据权利要求1所述的一种改性双马来酰亚胺树脂的制备方法，其特征在于：所述的双马来酰亚胺为 N,N'-4,4’- 二苯甲烷双马来酰亚胺、N,N'-4,4'- 二苯醚双马来酰亚胺中的一种，或它们的任意组合。

3.根据权利要求1所述的一种改性双马来酰亚胺树脂的制备方法，其特征在于：所述的二烯丙基苯基化合物为2,2’-二烯丙基双酚 A、2,2’-二烯丙基双酚 S中的一种，或它们的任意组合。

4.根据权利要求1所述的一种改性双马来酰亚胺树脂的制备方法，其特征在于：按摩尔比，二烯丙基苯基化合物与双马来酰亚胺为0.7～1.0：1。

5.根据权利要求1所述的一种改性双马来酰亚胺树脂的制备方法，其特征在于：按质量比，二烯丙基苯基化合物与双马来酰亚胺的质量之和与氨基化金属有机骨架为100：0.1～

1.0。

6.按权利要求1所述的制备方法得到的一种改性双马来酰亚胺树脂。
