1.一种纳米片状多孔过渡金属氧化物/碳复合材料，其特征在于，所述材料具有纳米圆片状结构，所述纳米圆片结构由直径约10nm的球形颗粒组装堆积而成，且这些纳米小球的表面均匀的包覆一层厚度约1nm的碳膜，颗粒与颗粒之间通过碳网连接。

2.如权利要求1所述的一种纳米片状多孔过渡金属氧化物/碳复合材料的制备方法，其特征在于，具体步骤如下：（1）将过渡金属盐溶于乙二醇，在高压反应釜内剧烈搅拌、溶解；

（2）将上述混合物高温回流反应，生成过渡金属-乙二醇络合物，将产物洗涤、干燥备用；

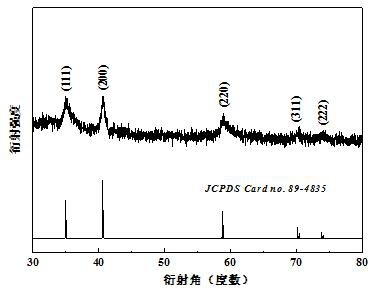

（3）将过渡金属-乙二醇络合物放入有惰性气体的管式炉中，升温到一定温度后分解，即生成纳米片状多孔金属氧化物/碳复合材料。

3.根据权利要求2所述的制备方法，其特征在于，步骤（1）中所述的过渡金属盐溶于乙二醇中所得溶液的浓度为0.05mmol/mL~0.6 mmol/mL。

4.根据权利要求2所述的制备方法，其特征在于，步骤（1）中所述的过渡金属盐为锰盐及他们的结晶水合物。

5.根据权利要求4所述的制备方法，其特征在于，所述的锰盐为乙酸锰、氯化锰或硝酸锰。

6.根据权利要求4所述的制备方法，其特征在于，所述的过渡金属盐为硝酸铁、硫酸亚铁、硫酸铜或硝酸钴及他们的结晶水合物。

7.根据权利要求2所述的制备方法，其特征在于，步骤（2）中所述的高温回流反应的条件为100~180℃回流2~5h。

8.根据权利要求2所述的制备方法，其特征在于，步骤（3）中所述的升温到一定温度具体为以2~10℃/min的升温速率升到450-600℃，分解0.5~6h。

9.根据权利要求2所述的制备方法，其特征在于，步骤（3）中所述的惰性气体为氮气、氩气中的一种。

10.如权利要求书1-9任意一项所述的纳米片状多孔过渡金属氧化物/碳复合材料在锂离子电池负极中的应用。
