1.一种利用V2O5制备钒电池负极电解液的方法，其特征在于，包括以下步骤：

(1)V2O5在硫酸水溶液中加热活化：称取V2O5粉末；在搅拌状态下，将V2O5粉末加入到硫酸水溶液中加热活化，至其完全溶解。

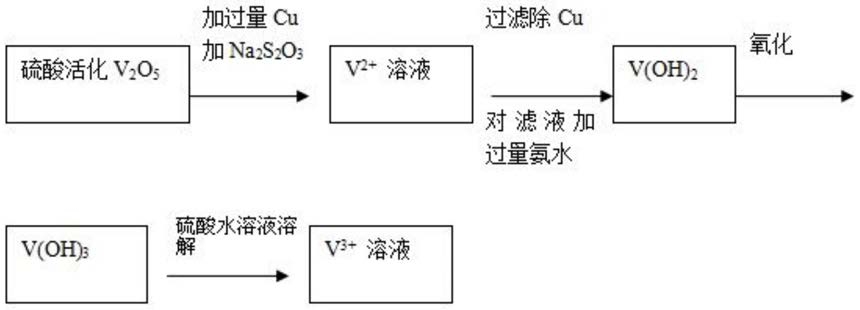

(2)铜-硫代硫酸钠-氨联合法制备三价钒电解液：向步骤(1)制得的V2O5活化溶液中加入过量铜粉和一定量的硫代硫酸钠至溶液成紫色，过滤除去未反应铜粉，向滤液中加入过量氨水溶液，然后再次进行过滤，用蒸馏水洗涤滤渣2～3次后对滤渣进行加热浓缩，最后用硫酸水溶液溶解滤渣，制成V2(SO4)3溶液，即为钒电池负极电解液。

2.根据权利要求1所述的一种利用V2O5制备钒电池负极电解液的方法，其特征在于，所述步骤(1)中硫酸水溶液的制备方法为：将98%的浓硫酸和去离子水按体积比1:1～1:6混合。

3.根据权利要求1所述的一种利用V2O5制备钒电池负极电解液的方法，其特征在于，所述步骤(1)中活化温度控制在90～200℃，活化时间为15～40min。

4.根据权利要求1所述的一种利用V2O5制备钒电池负极电解液的方法，其特征在于，所述步骤(1)中称取的V2O5原料与硫酸水溶液中硫酸的重量比为1:1～1:4。

5.根据权利要求1所述的一种利用V2O5制备钒电池负极电解液的方法，其特征在于，所述步骤(2)中铜粉与V2O5原料的摩尔比为3.2:1～6:1。

6.根据权利要求1所述的一种利用V2O5制备钒电池负极电解液的方法，其特征在于，所述步骤(2)中硫代硫酸钠与铜粉的摩尔比为1:6～1:10。

7.根据权利要求1所述的一种利用V2O5制备钒电池负极电解液的方法，其特征在于，所述步骤(2)中氨水溶液与铜粉的摩尔比为4:1～6:1。

8.根据权利要求1所述的一种利用V2O5制备钒电池负极电解液的方法，其特征在于，所述步骤(2)中加入过量的氨水溶液后，保持搅拌继续反应20～60min。

9.根据权利要求1所述的一种利用V2O5制备钒电池负极电解液的方法，其特征在于，所述步骤(2)中加热浓缩的温度为100～140℃。

10.根据权利要求1所述的一种利用V2O5制备钒电池负极电解液的方法，其特征在于，所述步骤(2)中硫酸水溶液是98%的浓硫酸和去离子水按体积比1:1～1:6混合而成的硫酸水溶液。
