专利号: 201610046828X
申请人: 秦红
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

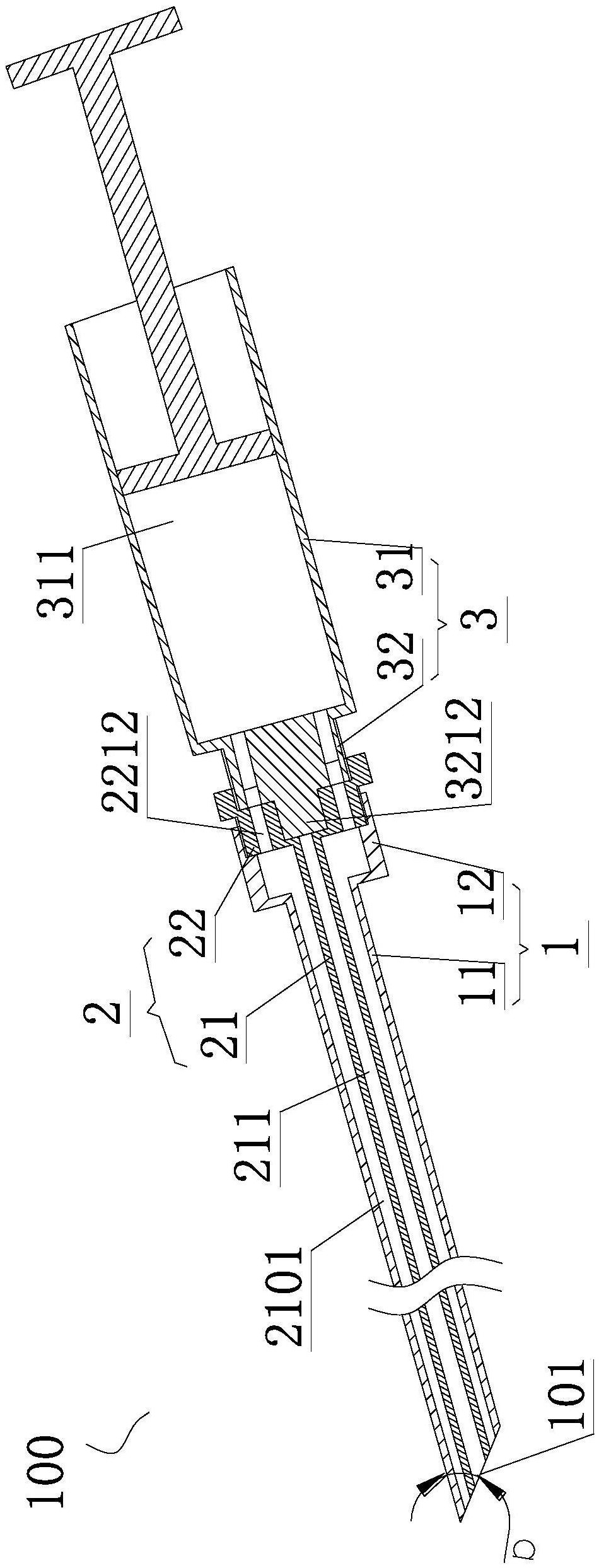

1.一种鼓膜穿刺、鼓室内注射医疗装置,其特征在于,包括:

第一穿刺装置,其包括穿刺针和所述第一连接头,所述穿刺针具有贯穿两端的第一针孔,所述第一连接头内部中空,所述第一连接头的一端与所述穿刺针的一端连接,且所述第一针孔连通所述第一连接头内部;所述第一连接头的另一端具有连通内部的第一开口,所述第一开口的内壁设有第一螺纹;

第二穿刺装置,其包括注射针和所述第二连接头,所述注射针具有贯穿两端的第二针孔,所述第二连接头的一端设有第一凹槽,所述第一凹槽的底面上设有第二凹槽以及贯通所述第二连接头另一端端面的第一通孔,所述第二连接头的另一端与所述注射针的一端连接,且所述第二针孔与所述第二凹槽内部连通;所述第一凹槽的内壁设有第二螺纹,所述第二连接头的另一端的外侧壁设有与所述第一螺纹相适配的第三螺纹;其中,所述注射针插入所述第一针孔内,且所述注射针的外壁与所述第一针孔的内壁之间形成过流孔,所述第二连接头通过所述第三螺纹与所述第一连接头的第一螺纹螺接,且所述第一通孔连通所述过流孔;

抽吸装置,其包括负压机构和第三连接头,所述负压机构具有内腔以及使所述内腔产生负压的负压产生装置,所述第三连接头的一端设有第三凹槽,所述第三连接头的一端的外壁设有与所述第二螺纹相适配的第四螺纹;所述第三凹槽的底面上设有贯穿所述第三连接头另一端的第二通孔,所述第三凹槽的底面上还凸设有堵头,所述第二通孔的与所述第三凹槽相背的一端与所述负压机构连接,且所述第二通孔与所述内腔连通;

注射装置,其包括注射器和第四连接头,所述第四连接头的外壁上设有与所述第二螺纹相适配的第五螺纹,所述第四连接头的一端设有贯穿所述第四连接头另一端的第三通孔,所述第三通孔的开口端与所述注射器的注射口端连接,且所述第三通孔连通所述注射器的注射口;

其中,当所述鼓膜穿刺、鼓室内注射医疗装置在第一使用状态时,所述第三连接头通过所述第四螺纹与所述第二连接头的第二螺纹螺接,所述堵头插入所述第二凹槽内,且封堵所述第二针孔,所述第一通孔连通所述第三凹槽的内部;

当所述鼓膜穿刺、鼓室内注射医疗装置在第二使用状态时,所述第四连接头通过所述第五螺纹与所述第二连接头的第二螺纹螺接,所述第四连接头的伸入所述第一凹槽内部的一端的端面与所述第一通孔的开口的外缘相接触,以封堵所述第一通孔;且所述第三通孔连通所述第二针孔。
