1.一种光伏阵列拓扑，其特征在于：包括一组光伏阵列基本单元，所述的一组光伏阵列基本单元依次串联且以电压源的形式向外输出，光伏阵列基本单元由光伏并联模块、滤波电路、电流型逆变器以及CLC谐振电路依次串联而成，所述的光伏并联模块由若干光伏组件并联构成，所述的电流型逆变器的输出频率等于CLC谐振电路的谐振频率，一组光伏阵列基本单元中的各电流型逆变器共同连接第一PWM信号发生器，采用同一个PWM调制信号进行调制；一电压型整流器，所述的电压型整流器连接第二PWM信号发生器，电压型整流器将一组光伏阵列基本单元的串联输出电压整流成直流，对蓄电池进行充电。

2.根据权利要求1所述的光伏阵列拓扑，其特征在于所述的电流型逆变器包括功率开关管VT1～VT4以及二极管D1～D4，功率开关管VT1的漏极和功率开关管VT3的漏极连接，并共同连接所述的滤波电路的一输出端，功率开关管VT1的源极连接二极管D1的正极，二极管D1的负极连接功率开关管VT2的漏极，并共同连接所述的CLC谐振电路的一输入端，功率开关管VT2的源极连接二极管D2的正极，功率开关管VT3的源极连接二极管D3的正极，二极管D3的负极连接功率开关管VT4的漏极，并共同连接CLC谐振电路的另一输入端，功率开关管VT4的源极连接二极管D4的正极，二极管D2的负极和二极管D4的负极连接，并共同连接滤波电路的另一输出端，功率开关管VT1的栅极、功率开关管VT2的栅极、功率开关管VT3的栅极以及功率开关管VT4的栅极共同连接所述的第一PWM信号发生器。

3.根据权利要求1所述的光伏阵列拓扑，其特征在于所述的电压型整流器包括功率开关管VT5～VT8、二极管D5～D8以及电感L3，功率开关管VT5的漏极与二极管D5的负极、功率开关管VT7的漏极以及二极管D7的负极连接，并共同连接所述的蓄电池的正极端；功率开关管VT6的源极与二极管D6的正极、功率开关管VT8的源极以及二极管D8的正极连接，并共同连接所述的蓄电池的负极端；功率开关管VT5的源极与二极管D5的正极、功率开关管V6的漏极以及二极管D6的负极连接，并共同通过电感L3连接所述的一组光伏阵列基本单元的一输出端；功率开关管VT7的源极与二极管D7的正极、功率开关管VT8的漏极以及二极管D8的负极连接，并共同连接一组光伏阵列基本单元的另一输出端；功率开关管VT5的栅极、功率开关管VT6的栅极、功率开关管VT7的栅极以及功率开关管VT8的栅极分别连接所述的第二PWM信号发生器。

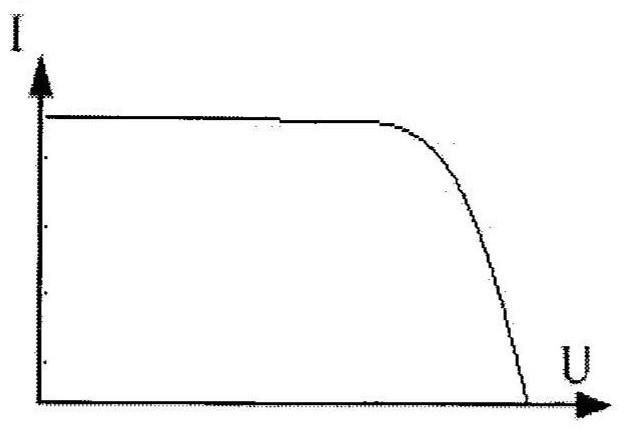

4.一种如权利要求1所述的光伏阵列拓扑的最大功率跟踪控制方法，其特征在于包括如下步骤：

S1)采集一组光伏阵列基本单元的串联输出电压；

S2)通过电压型整流器将步骤S1)中的串联输出电压整流成直流；

S3)利用PWM整流电流控制技术，通过第二PWM信号发生器使电压型整流器的输入功率因数为1，同时使CLC谐振电路的负载为纯阻负载；

S4)调节电压型整流器交流侧的电流大小，使与之对应的光伏并联模块的工作电压近似为最佳电压，完成光伏阵列基本单元的最大功率输出，对蓄电池进行充电。
