1.一种SnS2-SnO2纳米片状钠离子电池负极复合材料的制备方法，其特征在于，包括以下步骤：

1)将SnCl4·5H2O溶于去离子水中，配制成溶液A，逐滴加入NaOH溶液使A溶液中产生白色悬浮液；

2)将A溶液放入微波水热反应釜密封，进行微波水热反应；

3)待反应结束后，取出前驱体，洗涤得到白色前驱体，冷冻干燥得到SnO2前驱体；

4)将SnO2前驱体溶于浓硫酸中，后加入去离子水，配制成溶液B，将NaS·9H2O溶于等量去离子水中，配制成溶液C；

5)将B、C两种溶液按照元素摩尔比nSn:nS＝(1.0～2.5):(2.0～4.3)的比例混合，搅拌均匀形成均匀稳定的混合溶液D；

6)将混合溶液D放入水浴反应仪中，进行水浴反应；

7)待反应结束后，取出前驱体，洗涤得到黄褐色前驱体，冷冻干燥得到SnS2-SnO2纳米片状钠离子电池负极复合材料。

2.根据权利要求1所述的一种SnS2-SnO2纳米片状钠离子电池负极复合材料的制备方法，其特征在于，溶液A中Sn的浓度为0.5～1.2mol/L。

3.根据权利要求1所述的一种SnS2-SnO2纳米片状钠离子电池负极复合材料的制备方法，其特征在于，NaOH溶液的浓度为0.5mol/L。

4.根据权利要求1所述的一种SnS2-SnO2纳米片状钠离子电池负极复合材料的制备方法，其特征在于，步骤2)中微波水热反应条件为：填充比控制在40％～60％，反应温度控制在100～200℃，反应时间控制在0.5～3h。

5.根据权利要求1所述的一种SnS2-SnO2纳米片状钠离子电池负极复合材料的制备方法，其特征在于，步骤3)和步骤7)中冷冻干燥均具体为：将所制备的前驱体在冷冻干燥机的冷冻室零下50-60℃冷冻4-5h，然后在真空干燥室室温下干燥10-12h。

6.根据权利要求1所述的一种SnS2-SnO2纳米片状钠离子电池负极复合材料的制备方法，其特征在于，溶液B中Sn的浓度为0.1～2.4mol/L；溶液C中S的浓度为0.1～2.4mol/L的。

7.根据权利要求1所述的一种SnS2-SnO2纳米片状钠离子电池负极复合材料的制备方法，其特征在于，步骤5)中搅拌均匀具体为在26℃下磁力搅拌5～30min。

8.根据权利要求1所述的一种SnS2-SnO2纳米片状钠离子电池负极复合材料的制备方法，其特征在于，步骤6)中水浴反应的条件为：反应温度控制在60～100℃，反应时间控制在

2～5h。

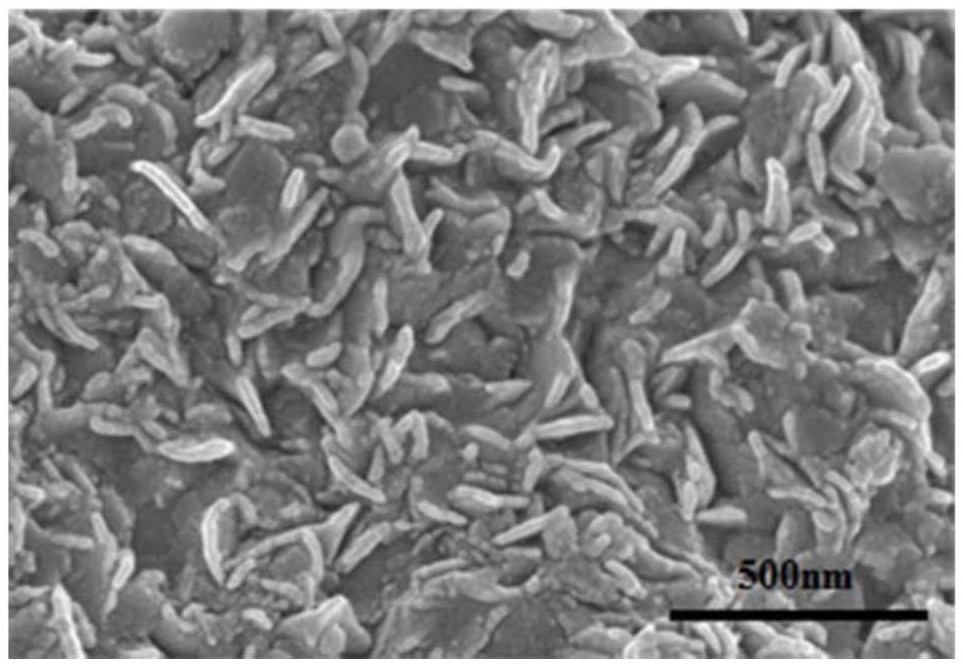

9.权利要求1至8中任一项所述的一种SnS2-SnO2纳米片状钠离子电池负极复合材料所制备的SnS2-SnO2纳米片状钠离子电池负极复合材料。
