1.一种纳米颗粒组装毛刺球状SnO2钠离子电池负极材料的制备方法，其特征在于，包括以下步骤：

1)将SnCl4·5H2O溶于去离子水中，配制成浓度为0.5mol/L的溶液A；按质量比mSnCl4·5H2O：mCO(NH2)2＝1:0.4将尿素加入等量去离子水中，配制成溶液B；

2)在持续磁力搅拌作用下将B溶液缓慢加入A溶液形成均匀溶液C，向溶液C中逐滴加入

0.3mol/L NaOH溶液E，形成溶液D，后持续搅拌0.5h；溶液C的体积与溶液E的体积比为5:2；

3)待反应结束后，将D溶液放入水热反应釜中密封，放入均相水热反应仪，反应温度控制在80℃，反应时间控制在8h；

4)待反应结束后，取出前驱体，经去离子水和无水乙醇分别离心洗涤2次，得到白色前驱体，将所制备的前驱体在冷冻干燥机的冷冻室零下50℃冷冻5h，然后在真空干燥室室温下干燥10h得到纳米颗粒组装毛刺球状SnO2钠离子电池负极材料；

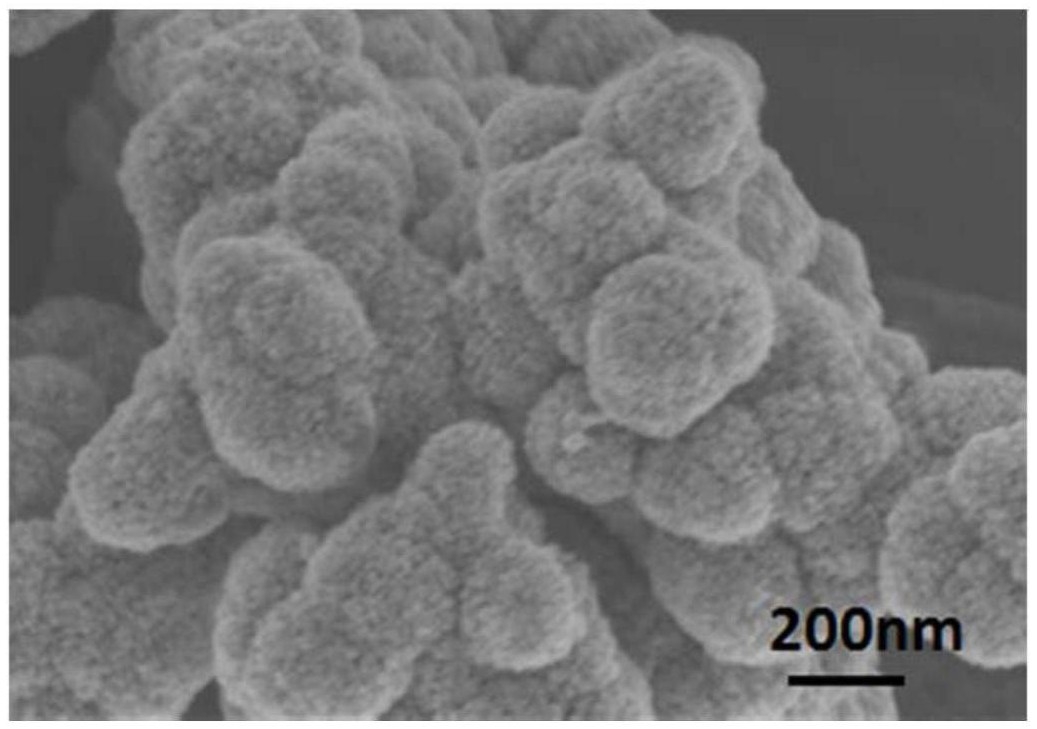

所制备的纳米颗粒组装毛刺球状SnO2钠离子电池负极材料为由纳米颗粒组装的毛刺球状，组装刺球的粒径为150～180nm；所制备纳米颗粒组装毛刺球状SnO2钠离子电池负极材料，在50mA/g的电流密度下，其首次放电容量可达到1400mAh/g。

2.权利要求1所述的一种纳米颗粒组装毛刺球状SnO2钠离子电池负极材料的制备方法，所制备的纳米颗粒组装毛刺球状SnO2钠离子电池负极材料。
