1.一种变色剔花仿古砖的生产方法，其特征在于：

1)黄色釉的制备：

按质量百分比将55-70％的长石，20-30％的石英，5-10％的方解石，1-5％的滑石，2-

5％的锆钒黄色料混合均匀得混合料，然后再向混合料中加入混合料质量0.4％的三聚磷酸钠和1％的CMC混合均匀，细磨至250目，调制釉浆比重为1.6-1.7g/cm3得黄色釉；

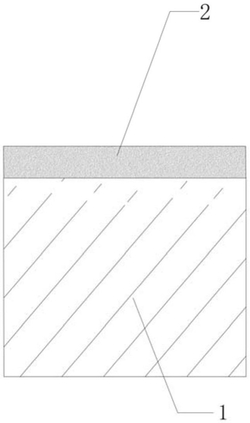

2)将黄色釉浆均匀地施敷在坯体(1)上形成釉面(2)，然后进行剔花工艺处理得到剔釉后的样品(3)，入窑在还原气氛下升温至1150-1250℃，保温10-20分钟，自然冷却即得到黄色釉花纹瓷砖；

3)采用抛磨机对黄色釉花纹瓷砖表面进行抛光打磨处理，得到凹凸花纹瓷砖半成品(4)；

4)在凹凸花纹瓷砖半成品(4)表面施敷一层纳米氧化硅光子晶体膜(5)，再于500～550℃烧成，得到变色剔花仿古砖。

2.根据权利要求1所述的变色剔花仿古砖的生产方法，其特征在于：所述纳米氧化硅光子晶体膜(5)是采用200～350nm的纳米氧化硅胶体微粉，并将其分散在乙醇溶液中制备成质量浓度为0.5-2％的料浆，再将此料浆以1-2微米的喷涂厚度喷涂在凹凸花纹瓷砖半成品表面，形成纳米氧化硅光子晶体膜。
