1.一种颗粒组装菜花状SnO2钠离子电池负极材料的制备方法，其特征在于，包括以下步骤：

1)将SnCl4·5H2O和PVP分别溶于等量去离子水中，配制成溶液A和溶液B；其中，按质量比mSnCl4·5H2O：mPVP＝1:0.4～1:1.5；

2)在持续磁力搅拌作用下将溶液B缓慢加入溶液A形成均匀溶液C，向溶液C中逐滴加入NaOH溶液E，形成溶液D；溶液C的体积与溶液E的体积比为4:3～6:1；

3)待反应结束后，将D溶液放入水热反应釜中密封，进行均相水热反应；

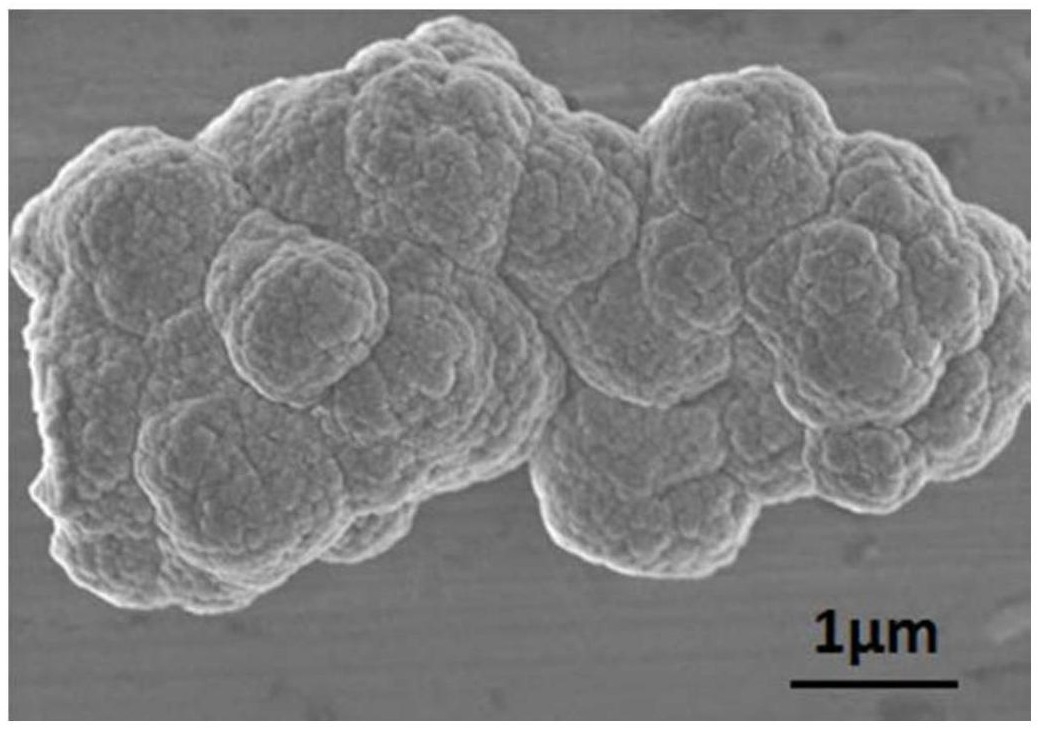

4)待反应结束后，取出前驱体，洗涤得到白色前驱体，冷冻干燥得到颗粒组装菜花状SnO2钠离子电池负极材料。

2.根据权利要求1所述的一种颗粒组装菜花状SnO2钠离子电池负极材料的制备方法，其特征在于，溶液A中Sn的浓度为0.5～1.2mol/L。

3.根据权利要求1所述的一种颗粒组装菜花状SnO2钠离子电池负极材料的制备方法，其特征在于，NaOH溶液E的溶度为0.5～1.5mol/L。

4.根据权利要求1所述的一种颗粒组装菜花状SnO2钠离子电池负极材料的制备方法，其特征在于，均相水热反应的条件为：反应温度控制在100～200℃，反应时间控制在12～48h。

5.根据权利要求1所述的一种颗粒组装菜花状SnO2钠离子电池负极材料的制备方法，其特征在于，所述洗涤具体为经去离子水和无水乙醇分别离心洗涤2～3次。

6.根据权利要求1所述的一种颗粒组装菜花状SnO2钠离子电池负极材料的制备方法，其特征在于，所述冷冻干燥具体为将所制备的前驱体在冷冻干燥机的冷冻室零下50-60℃冷冻4-5h，然后在真空干燥室室温下干燥10-12h。

7.权利要求1至6中任一项所述的一种颗粒组装菜花状SnO2钠离子电池负极材料的制备方法所制备的颗粒组装菜花状SnO2钠离子电池负极材料。
