1.一种Ni掺杂SnS2钠离子电池负极材料的制备方法，其特征在于，包括以下步骤：

1)将SnCl4·5H2O溶于去离子水中，配制成Sn浓度为0.5mol/L的溶液A，按照元素摩尔比nSn:nS＝1.0:2.0将NaS·9H2O溶于等量去离子水中配制成溶液B；

2)在磁力搅拌作用下将B溶液逐滴加入A溶液中，持续搅拌成均匀混合溶液C，在磁力搅拌作用下按元素摩尔比mSn:mNi＝16:1将泡沫镍加入混合溶液C中直至泡沫镍完全润湿；

3)将混合溶液C放入均相水热反应釜密封，填充比控制在40％，放入均相水热反应仪，反应温度控制在100℃，反应时间控制在8h；

4)待反应结束后，取出前驱体，经去离子水和无水乙醇分别离心洗涤2次，得到黄褐色前驱体，将所制备的前驱体在冷冻干燥机的冷冻室零下50℃冷冻5h，然后在真空干燥室室温下干燥10h即得到Ni掺杂SnS2钠离子电池负极材料；

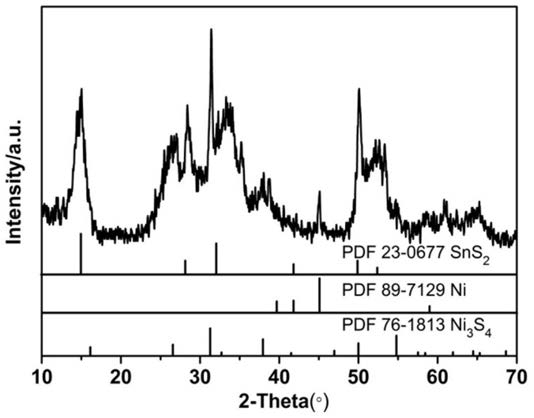

Ni掺杂SnS2钠离子电池负极材料为颗粒组装的纳米片状结构；

-1

在100mA/g的电流密度下，其首次放电容量可达到775.28mAh g ，循环50次后，容量保持在460mAh/g。

2.权利要求1所述的一种Ni掺杂SnS2钠离子电池负极材料的制备方法所制备的Ni掺杂SnS2钠离子电池负极材料。
