专利号: 2016100513251
申请人: 天津工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2023-09-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

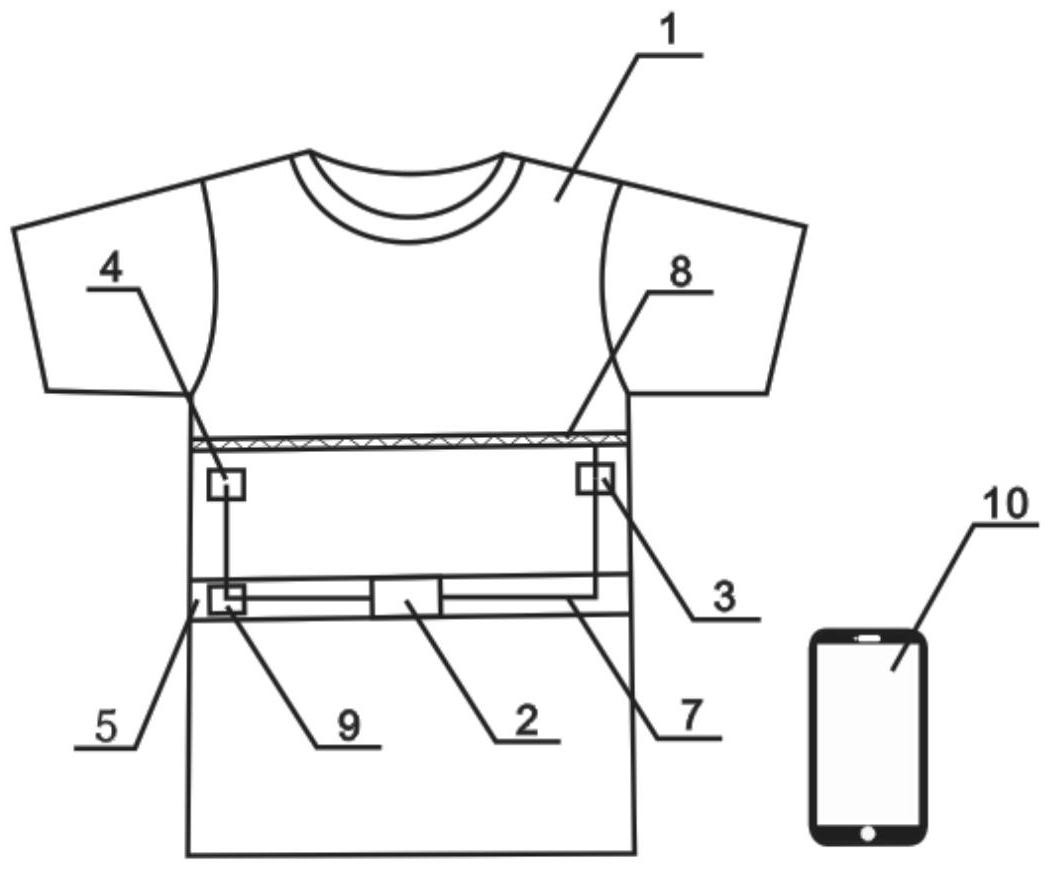

1.一种健康监控服装,其特征在于:包括弹性服装本体(1)、腰带(5)或胸带(6)、中心节点(10)、固定在所述腰带(5)或胸带(6)上的信号处理模块(2)和集成温度传感器(9)、固定在所述弹性服装本体(1)或胸带(6)上的左心电电极(3)和右心电电极(4)以及植入所述弹性服装本体(1)中的呼吸传感器(8),所述呼吸传感器(8)、左心电电极(3)、信号处理模块(2)、集成温度传感器(9)和右心电电极(4)经导线(7)依次连接;所述信号处理模块(2)将所述呼吸传感器(8)、左心电电极(3)、右心电电极(4)和集成温度传感器(9)采集到的生理信号发送至所述中心节点(10)。

2.根据权利要求1所述的健康监控服装,其特征在于:所述信号处理模块(2)包括前置放大电路、心电测量模块、A/D模块、MCU、电阻测量模块、电源模块、电源转换电路、存储器、GPS定位模块和无线通讯模块,所述前置放大电路、心电测量模块、A/D模块、MCU依次连接;

所述电阻测量模块、存储器、GPS定位模块和无线通讯模块分别与MCU连接;

所述电源模块经所述电源转换电路给所述信号处理模块上的所有有源元件供电;

所述无线通讯模块用于将所述左、右心电电极(3、4)、呼吸传感器(8)、集成温度传感器(9)和GPS定位模块分别采集的心电信号、呼吸频率、生理温度和位置信号发送至所述中心节点(9),并通过Internet网络传递到医疗机构、监护中心和亲属。

3.根据权利要求2所述的健康监控服装,其特征在于:所述电源模块包括锂电池、无线充电电池和薄膜太阳能充电电池,并能通过切换模块实现不同电源之间的智能切换。

4.根据权利要求1所述的健康监控服装,其特征在于:所述左心电电极(3)和右心电电极(4)为柔性织物心电电极,每个电极包括依次粘接的织物层(11)、电压跟随器(12)和橡胶塑封层(13),其中所述织物为镀Ag织物或带AgCl涂层的织物,在所述织物层(11)和电压跟随器(12)的夹层中设置有连接织物层(11)和电压跟随器(12)的银胶节点(14)。

5.根据权利要求1所述的健康监控服装,其特征在于:所述呼吸传感器(8)为光栅传感器,或由氨纶弹力丝表面镀银、金、铜、聚吡咯或聚苯胺制成的传感器。

6.根据权利要求1所述的健康监控服装,其特征在于:所述的中心节点(9)是PAD掌上电脑、智能手机、UC嵌入式平台或PC机。

7.根据权利要求1所述的健康监控服装,其特征在于:所述信号处理模块(2)通过腰带(5)固定在男款服装的腰部,或通过胸带(6)固定在女款服装的胸部。

8.根据权利要求1所述的健康监控服装,其特征在于:所述左心电电极(3)和右心电电极(4)设置于服装本体(1)前身两侧的胸大肌下部或者后背背阔肌的两侧,范围在胸围线至胸围线下10cm区间;所述呼吸传感器(8)位于胸围线上或腹围线上。

9.根据权利要求1所述的健康监控服装,其特征在于:所述导线(7)的直径为0.2-

0.8mm。

10.根据权利要求1-9中任一项所述的健康监控服装,其特征在于:所述弹性服装本体(1)采用含氨纶面料,款式为背心或贴身T恤。
