专利号: 201610056013X
申请人: 诸暨市润拓机械自动化科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-07-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

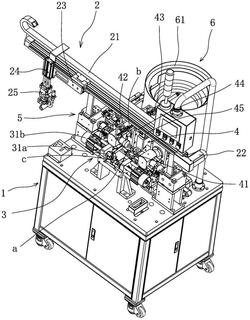

1.一种四通管端盖铆接机,包括机座(1),其特征在于:所述的机座(1)上设有输送四通管的第一进料机构(2),所述的第一进料机构(2)将四通管输送至整形机构(3)进行端口整形,经过整形后的四通管通过托料机构(4)输送至铆接工位(a),所述的铆接工位(a)上设有上料铆接机构(5),所述的上料铆接机构(5)能够吸取第二进料机构(6)输送至上料工位的端盖并将端盖铆接至四通管上,所述的上料工位上设有能够调整端盖放置角度的检测装置(7);所述的检测装置(7)包括检测平台(71),所述的检测平台(71)上设有放置端盖的检测座体(72),所述的检测座体(72)一侧设有用于判断端盖的放置角度是否符合要求的传感器(73),所述的检测座体(72)上设有能够调整端盖放置角度的第一旋转驱动机构(74),所述的检测平台(71)上还设有能够驱动检测座体(72)升降运动的升降驱动机构(75);所述的上料铆接机构(5)包括位于检测座体(72)上方的能够吸取端盖的吸料组件(51),所述的机座(1)上设有能够将吸料组件(51)驱动至冲压工位的驱动组件(52),所述的吸料组件(51)一侧设有能够将冲压工位(b)上的端盖进行铆接的冲压组件(53);所述的驱动组件(52)包括转动座(52a),所述的转动座(52a)上设有第二旋转驱动机构(52b),所述的吸料组件(51)穿设于转动座(52a)上,所述的吸料组件(51)在冲压组件(53)作用下可相对转动座(52a)轴向运动;所述的吸料组件(51)包括吸杆(51a),所述的吸杆(51a)一端设有与端盖尺寸相对应的模腔(51b),吸杆(51a)内设有与所述的模腔(51b)相连通的抽气通道(51c),当抽气通道(51c)上连接负压装置时,所述的模腔(51b)处形成负压状态进而将检测座体(72)上的端盖吸附于吸取头(51d)一侧,吸杆(51a)的另一端与转动座(52a)之间设有导向组件(54);所述的导向组件(54)包括设置于吸杆(51a)上的冲压板(54a),所述的转动座(52a)上设有导向孔,所述的冲压板(54a)和导向孔之间设有导向杆(54b),所述的导向杆(54b)位于导向孔(54d)内的一端连接有复位弹簧(54c),所述的复位弹簧(54c)的另一端与导向孔(54d)相连;所述的冲压组件(53)包括冲压驱动机构(53a),所述的冲压驱动机构(53a)上固设有冲压头(53b),所述的冲压头(53b)下方设有接近开关(8),当接近开关(8)检测到吸料组件(51)在第二旋转驱动机构(52b)驱动下转动至冲压工位(b)时,所述的冲压头(53b)能够对冲压板(54a)施加压力完成端盖铆接工作,所述的吸取头(51d)与端盖接触的一侧为平面结构,模腔(51b)包括向吸取头(51d)与端盖接触一侧延伸形成的吸取通道51h,吸取通道(51h)的末端设有当吸取头(51d)吸附端盖后能够与端盖配合使得吸取通道(51h)末端形成密封的密封肩(51i),吸取头(51d)吸取端盖后能够使的端盖与密封肩(51i)形成自密封结构。

2.根据权利要求1所述的四通管端盖铆接机,其特征在于:所述的托料机构(4)包括用于搁置四通管的托座(41),所述的机座(1)上设有送料滑轨(42),所述的送料滑轨(42)上设有在第一驱动电机(43)的驱动下能够沿送料滑轨(42)活动的送料滑块(44),所述的送料滑块(44)通过第一升降气缸(45)与托座(41)相连,所述的托座(41)能够通过第一升降气缸(45)将整形机构(3)上的四通管托起并通过步进电机输送至铆接工位(a),所述的铆接工位(a)的两侧设有两个相对设置的上料铆接机构(5)。

3.根据权利要求2所述的四通管端盖铆接机,其特征在于:所述的整形机构(3)包括两个相对设置的整形组件(31),两个整形组件(31)之间形成整形工位(c),所述的整形组件(31)包括整形端头(31a),所述的整形端头(31a)在整形气缸(31b)的驱动下能够插入四通管的端口实现整形工作。

4.根据权利要求3所述的四通管端盖铆接机,其特征在于:所述的第一进料机构(2)包括进料滑轨(21),所述的进料滑轨(21)上设有在第二驱动电机(22)驱动下能够沿进料滑轨(21)活动的进料滑块(23),所述的进料滑块(23)上设有第二升降气缸(24),所述的第二升降气缸(24)上连接有能够抓取四通管的机械手(25),当进料滑块(23)在第二驱动电机(22)的驱动下运动至整形工位(c)上方时,所述的机械手(25)在第二升降气缸(24)的控制下下降至整形工位(c)并将四通管放置于整形工位(c)。

5.根据权利要求4所述的四通管端盖铆接机,其特征在于:所述的第二进料机构(6)包括振动进料装置(61),所述的振动进料装置(61)输出的端盖通过传送机构输送至检测装置(7),所述的传送机构包括传送带(62),所述的传送带(62)相对于检测装置(7)一侧设有将端盖推送至检测装置(7)的推料气缸(63),所述的传送带(62)上设有检测端盖的接近开关(8)。
