专利号: 2016100593167
申请人: 江苏理工学院
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

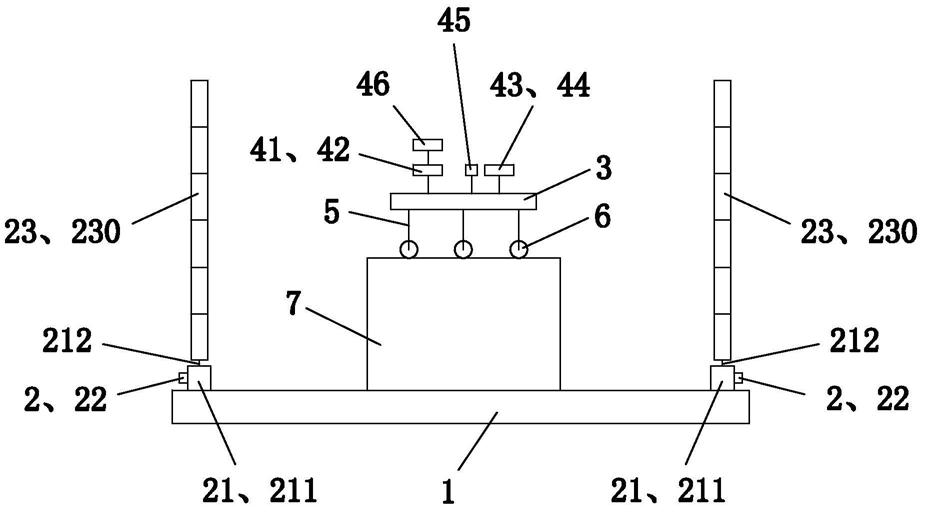

1.一种测量碳纤维复合材料车身的装置,其特征在于:由一个工作平台(1)、四组相同的运动传感单元(2)以及激光发射组件构成;

每组运动传感单元(2)均由一个直线运动单元(21)、一个光栅(22)以及一个PSD传感器阵列(23)组成;所述直线运动单元(21)由直线轨道(211)以及沿着所述直线轨道(211)进行直线运动的滑台(212)组成;所述PSD传感器阵列(23)固定安装在所述滑台(212)之上,每个PSD传感器阵列(23)均由若干个光敏面位于同一平面内的PSD传感器(231)组成;

所述四个PSD传感器阵列(23)与所述工作平台(1)的位置关系满足以下条件:当四个直线运动单元(21)上的滑台(212)进行直线运动时,固定安装在滑台(212)上的四个PSD传感器阵列(23)的光敏面扫过形成的平面与所述工作平台(1)上表面构成一个方体的四个侧面和底面的几何关系;

所述激光发射组件包括一个基板(3)、固定安装在基板(3)上方的四个激光器(41、42、

43、44)、固定安装在基板(3)下方的三个支脚(5)以及设置在每个支脚(5)底端的球体(6);

所述四个激光器(41、42、43、44)的位置关系满足以下条件:所述四个激光器(41、42、

43、44)的发射方向均朝向PSD传感器阵列(2);所述四个激光器(41、42、43、44)发射的激光轴线位于同一平面内,且该平面平行于所述三个球体(6)的球心连线形成的三角形所在的平面;所述四个激光器(41、42、43、44)分成两组,每组中的两个激光器发射的激光轴线共线,两组激光器形成的两条线平行;

所述激光发射组件还包括一个固定安装在基板(3)上方的第五激光器(45);所述第五激光器(45)的位置关系满足以下条件:所述第五激光器(45)发射的激光轴线位于上述四个激光器(41、42、43、44)发射的激光轴线所在平面内且垂直于所述两组激光器形成的两条线;所述第五激光器(45)的发射方向朝向PSD传感器阵列(2)且不朝向所述两组激光器形成的两条线;

所述激光发射组件还包括一个设置在上述四个激光器(41、42、43、44)任一个上方的第六激光器(46);所述第六激光器(46)的位置关系满足以下条件:所述第六激光器(46)与其下方的激光器发射方向相同且发射的激光轴线在同一平面内平行,且该平面垂直于所述三个球体(6)的球心连线形成的三角形所在的平面。
