1.一种含膨胀石墨的酚醛泡沫的制备方法，其特征在于该方法包括如下步骤：

(1)将聚丙烯酸，N,N’-二环己基碳二亚胺加入到膨胀石墨的四氢呋喃溶液中，超声混合0.5～2h后，在N2保护，50～70℃的条件下，磁力搅拌4～12h，产物用四氢呋喃清洗2～5次干燥，制得聚丙烯酸改性的膨胀石墨；

(2)将步骤(1)制得的聚丙烯酸改性的膨胀石墨、N,N’-二环己基碳二亚胺分散在50～

100mL的无水四氢呋喃中，并超声分散1h，然后在N2保护条件下，将分散液逐滴加入γ-环氧丙氧基丙基三甲氧基硅烷中，在60～80℃条件下，搅拌4～8h，离心、干燥制得γ-环氧丙氧基丙基三甲氧基硅烷接枝的膨胀石墨烯；

(3)将步骤(2)制得的γ-环氧丙氧基丙基三甲氧基硅烷接枝的膨胀石墨烯加入到苯酚中，超声振荡0.5～3h，然后加入固体多聚甲醛粉末，催化剂NaOH水溶液，在70～80℃下反应

1～1.5h，然后在80～85℃下反应1～1.5h，再在90～100℃下反应2.5～3.5h；最后以1～5℃/min的速度降温到80～85℃，并加入尿素作为甲醛捕捉剂反应10～15min，再以1～5℃/min的速度降温至70℃，-0.07～0.10MPa的条件下真空脱水，后再以1～5℃/min的速度降温至室温，并加入Al(OH)3，加入乙二醇使树脂的粘度为2000～5000mPa.s，制得含膨胀石墨的酚醛树脂；

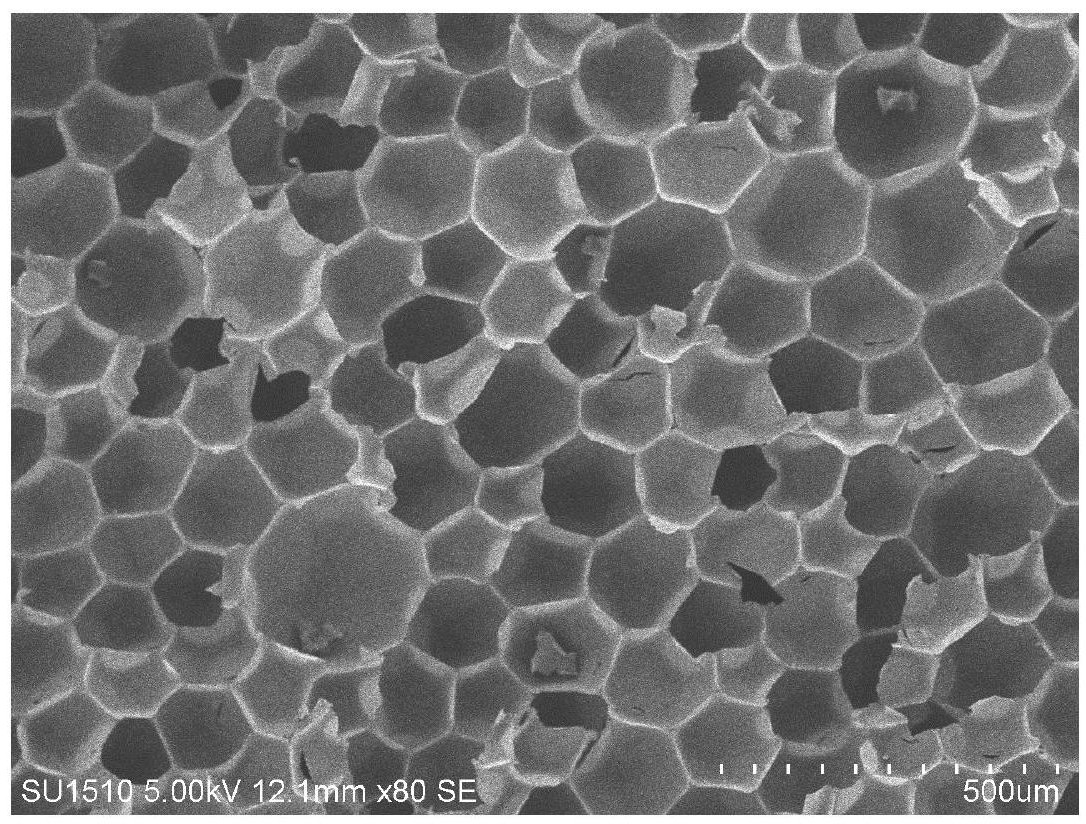

(4)将步骤(3)制得的含膨胀石墨的酚醛树脂，与吐温80，二氯甲烷，硬泡硅油搅拌混合后，再在混合物中加入固化剂对甲苯磺酸，搅拌均匀，放入模具中并置于70～80℃的恒温烘箱中0.5h～1h，再在室温条件下放置1～2天，即可制得所述含膨胀石墨的酚醛泡沫。

2.根据权利要求1所述的制备方法，其特征在于所述步骤(1)中膨胀石墨的粒径为100～500目；所述膨胀石墨的四氢呋喃溶液的质量浓度为0.1～5％。

3.根据权利要求1所述的制备方法，其特征在于所述步骤(1)中聚丙烯酸、N,N’-二环己基碳二亚胺与膨胀石墨的四氢呋喃溶液的质量比为1:1:200～500。

4.根据权利要求1所述的制备方法，其特征在于所述步骤(2)中聚丙烯酸改性的膨胀石墨、N,N’-二环己基碳二亚胺的质量比为1:1～2。

5.根据权利要求1所述的制备方法，其特征在于所述步骤(2)中聚丙烯酸改性膨胀石墨与γ-环氧丙氧基丙基三甲氧基硅烷的质量比为1:25～75。

6.根据权利要求1所述的制备方法，其特征在于所述步骤(3)中γ-环氧丙氧基丙基三甲氧基硅烷接枝的膨胀石墨与苯酚的质量比为0.1～2:100。

7.根据权利要求1所述的制备方法，其特征在于所述步骤(3)中苯酚与多聚甲醛粉末的摩尔比为0.5～1:1；所述NaOH水溶液的质量浓度为10～30％，用量为苯酚质量的0.8～5％。

8.根据权利要求1所述的制备方法，其特征在于所述步骤(3)中尿素用量为多聚甲醛粉末质量的1～5％，所述Al(OH)3用量为苯酚用量的5～15％。

9.根据权利要求1所述的制备方法，其特征在于所述步骤(4)中二氯甲烷用量为含膨胀石墨的酚醛树脂质量的5～7％；所述吐温80用量为含膨胀石墨的酚醛树脂质量的3～4％；

所述硬泡硅油用量为含膨胀石墨的酚醛树脂质量的1～3％；所述对甲苯磺酸用量为含膨胀石墨的酚醛树脂质量的10～20％。
