专利号: 201610069532X
申请人: 成都信息工程大学
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

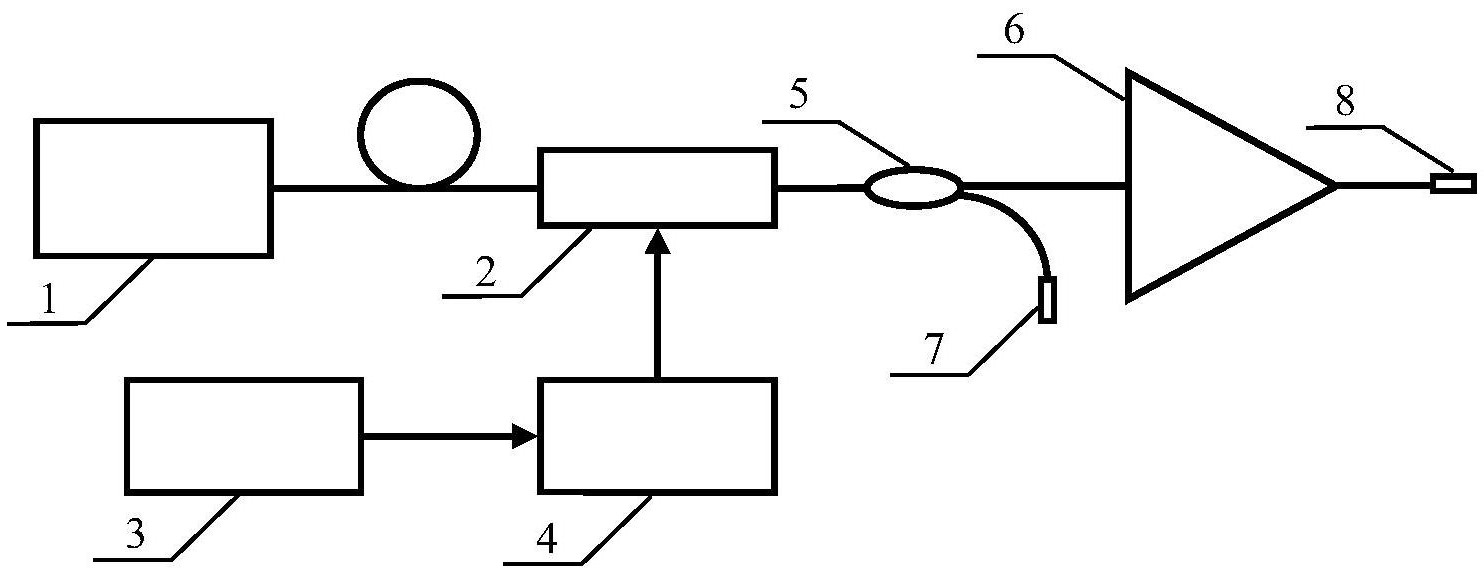

1.一种宽带线性频率调制窄线宽光纤激光器的实现方法,其特征在于,所述宽带线性频率调制窄线宽光纤激光器的实现方法包括:窄线宽种子源输出1.5微米波长线偏振连续激光,射频信号源产生线性频率调制信号,送入到调制器驱动器,调制器驱动器将线性频率调制信号和偏置电压加载到双平行相位调制器;

窄线宽种子源输出端和双平行相位调制器相连,激光在双平行相位调制器发生线性频率调制,双平行相位调制器输出端与光纤分束器相连,光纤分束器输出端输出部分调制后的激光作为雷达本振光,光纤分束器输出与光纤放大器相连,放大后的激光从光纤放大器输出端输出。

2.如权利要求1所述的宽带线性频率调制窄线宽光纤激光器的实现方法,其特征在于,所述射频信号源用于产生施加在双平行相位调制器上的线性频率调制的正弦波信号,信号带宽范围1GHz-18GHz。

3.如权利要求1所述的宽带线性频率调制窄线宽光纤激光器的实现方法,其特征在于,所述调制器驱动器接收射频信号后,将射频信号转换为具有足够功率和固定相位差的两路信号,将两路信号和路偏置电压加载到双平行相位调制器;两路信号的相位差和3路偏振电压根据需要实现的是上或下单边带载波抑制来供给。

4.如权利要求1所述的宽带线性频率调制窄线宽光纤激光器的实现方法,其特征在于,所述双平行相位调制器实现光载波抑制单边带、产生光波长移频的性能,通过加载线性频率调制信号,实现1.5微米波长快速宽带线性频率调制窄线宽激光输出。

5.如权利要求1所述的宽带线性频率调制窄线宽光纤激光器的实现方法,其特征在于,所述双平行相位调制器采用双重并联设计,在马赫-曾德尔干涉仪MZI中嵌套了两个子MZI,形成2×2MZI结构。
