专利号: 2016100698987
申请人: 成都信息工程大学
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

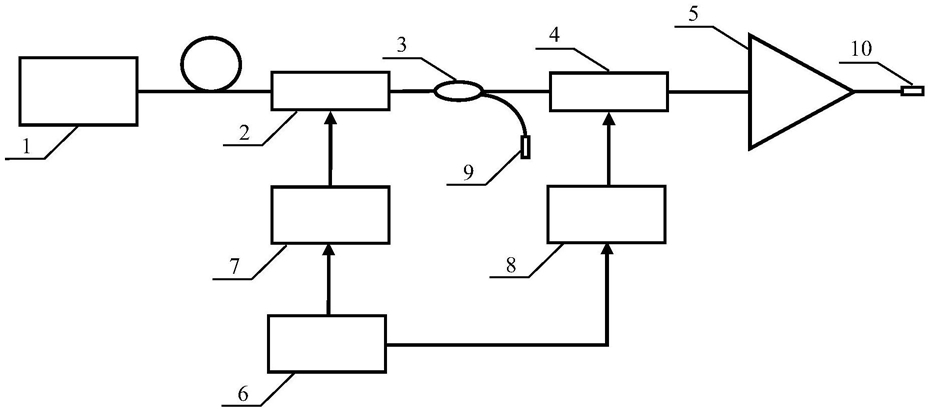

1.一种线性调频单频脉冲光纤激光器,其特征在于,所述线性调频单频脉冲光纤激光器包括:窄线宽种子源,用于输出1.5微米波长线偏振连续激光;

射频信号源,用于产生与线性调频信号同步的脉冲斩波信号,送入到电光调制器驱动器;

电光调制器驱动器,用于将线性频率调制信号和偏置电压加载到双平行相位调制器;

双平行相位调制器,与窄线宽种子源输出端相连,激光在双平行相位调制器发生线性频率调制;

光纤分束器,与双平行相位调制器输出端相连,光纤分束器分出小部分调制后激光作为雷达本振光;

声光调制器驱动器,用于将脉冲斩波信号加载到声光调制器;

声光调制器,与光纤分束器大功率输出端相连,连续激光被斩波为脉冲激光输出;

光纤放大器,与声光调制器输出相连,放大后的激光从光纤放大器输出端输出。

2.如权利要求1所述的线性调频单频脉冲光纤激光器,其特征在于,所述窄线宽种子源为1.5微米波段输出连续激光的窄线宽半导体激光器、DBR/DFB光纤激光器、固体激光器中任意一种,光谱线宽小于200kHz,偏振态为线偏振,单模保偏光纤输出,输出光功率1~

100mW。

3.如权利要求1所述的线性调频单频脉冲光纤激光器,其特征在于,所述双平行相位调制器为2×2MZI结构的波导光学电光调制器,电光晶体材料为铌酸锂、钽铌酸钾。

4.如权利要求1所述的线性调频单频脉冲光纤激光器,其特征在于,所述射频信号源用于产生施加在双平行相位调制器上的线性频率调制的正弦波信号,信号载波频率10GHz,信号周期2μs,一个周期的信号由1μs带宽2GHz的上调频和1μs带宽2GHz的下调频信号组成;射频信号源同时用于产生施加在声光调制器上的脉冲斩波信号,信号脉冲重复频率1kHz,脉冲持续时间2μs。

5.如权利要求1所述的线性调频单频脉冲光纤激光器,其特征在于,所述电光调制器驱动器接收射频信号后,将射频信号转换为具有足够功率和固定相位差的两路信号,将两路信号和3路偏置电压加载到双平行相位调制器;两路信号的相位差和3路偏置电压根据需要实现的是上或下单边带载波抑制来供给。

6.如权利要求1所述的线性调频单频脉冲光纤激光器,其特征在于,所述光纤放大器为单模光纤放大器、双包层光纤放大器或两者组合构成的多级光纤放大器。

7.如权利要求1所述的线性调频单频脉冲光纤激光器,其特征在于,所述激光输出激光脉冲重复频率1kHz,脉冲宽度2μs,线性调频带宽2GHz。

8.一种包含权利要求1-7任意一项所述线性调频单频脉冲光纤激光器的远程相干测距系统。

9.一种包含权利要求1-7任意一项所述线性调频单频脉冲光纤激光器的合成孔径/逆合成孔径激光雷达系统。

10.一种包含权利要求1-7任意一项所述线性调频单频脉冲光纤激光器的空间态势感知系统。
