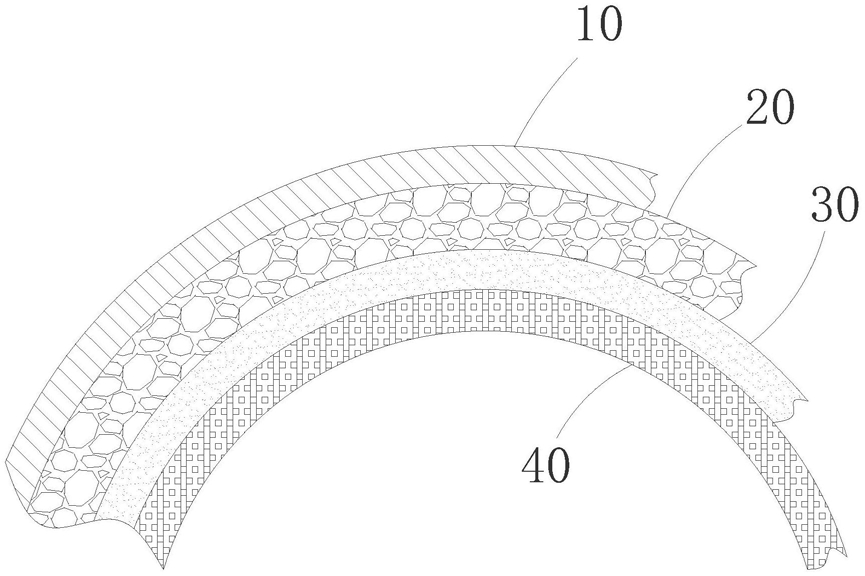

1.人体安全检查探测仪的防辐射外壳，其特征在于，包括外层(10)、外中层(20)、内中层(30)和内层(40)，所述内中层(30)和内层(40)相互贴合，并紧密压合成整体层；所述外中层(20)可拆卸的覆盖在所述内中层(30)上，所述外层(10)可拆卸的覆盖在所述外中层(20)上；

所述外层(10)为全银纤维针织面料层，是由银离子与普通织物融合而成的一种复合纤维，全银纤维针织面料层具有良好的透气性，具有抑菌的作用，且其抗辐射的屏蔽值不低于

70DB，能够消除静电，屏蔽性能稳定；

所述外中层(20)为深海沉淀面料层，深海沉淀面料层是采用深海沉淀技术开发的金属纤维或者银纤维材质与马克隆值在4.1～4.3之间的皮棉纤维混合纺织形成的面料层，有效屏蔽辐射值不低于80DB；

所述内中层(30)的材料按照按照重量份比例包括：铅2-4份、锗3-6份、铝粉12-24份、有机硅1-5份、二季戊四醇4-5份、氢氧化钠0.1-3份、丁苯胶乳4-7份、氧化铋2-3.5份、硫酸钡

2.5-7.5份、聚乙酸酯3.5-10份、白云石5-12份和硼化物10-20份；

所述铅、锗、铝粉、有机硅、二季戊四醇、氢氧化钠、丁苯胶乳、氧化铋、硫酸钡、聚乙酸酯、白云石和硼化物均为粉末状结构，粒度为20～30目，且通过热塑压铸形成厚度为2～

10mm的板材结构；

所述内层(40)的材料按照按照重量份比例包括：聚对苯二甲酸二乙酯5-10份、石墨7-

20份、木屑10-30份、乳胶5-15份、石英粉3-8份、硬化棉籽单甘醇1-4份、烷基苯氧基丙烷磺酸钠12-15份、烷基二苯醚磺酸钾2-4份和聚氧乙烯烷基胺复合物12-24份；

所述聚对苯二甲酸二乙酯、石墨、木屑、乳胶、石英粉、硬化棉籽单甘醇、烷基苯氧基丙烷磺酸钠、烷基二苯醚磺酸钾和聚氧乙烯烷基胺复合物相互充分混合，其中固态配方均研磨形成粒度为20～25目的粉末再进行混合，混合后，通过高压压铸形成厚度为5～8mm的板材结构，高压压铸的压铸温度控制在50～60摄氏度。

2.根据权利要求1所述的人体安全检查探测仪的防辐射外壳，其特征在于，所述硼化物为碳化硼、氮化硼和磷化硼中的任意一种或者多种的组合。

3.根据权利要求1所述的人体安全检查探测仪的防辐射外壳，其特征在于，所述内层(40)的材料按照按照重量份比例包括：聚对苯二甲酸二乙酯5份、石墨7份、木屑10份、乳胶5份、石英粉3份、硬化棉籽单甘醇1份、烷基苯氧基丙烷磺酸钠12份、烷基二苯醚磺酸钾2份和聚氧乙烯烷基胺复合物12份。

4.根据权利要求1所述的人体安全检查探测仪的防辐射外壳，其特征在于，所述内层(40)的材料按照按照重量份比例包括：聚对苯二甲酸二乙酯10份、石墨20份、木屑30份、乳胶15份、石英粉8份、硬化棉籽单甘醇4份、烷基苯氧基丙烷磺酸钠15份、烷基二苯醚磺酸钾4份和聚氧乙烯烷基胺复合物24份。

5.根据权利要求1所述的人体安全检查探测仪的防辐射外壳，其特征在于，所述内层(40)的材料按照按照重量份比例包括：聚对苯二甲酸二乙酯7.5份、石墨14份、木屑20份、乳胶10份、石英粉5份、硬化棉籽单甘醇2.5份、烷基苯氧基丙烷磺酸钠13份、烷基二苯醚磺酸钾3份和聚氧乙烯烷基胺复合物18份。

6.根据权利要求1所述的人体安全检查探测仪的防辐射外壳，其特征在于，所述内中层(30)的材料按照按照重量份比例包括：铅2份、锗3份、铝粉12份、有机硅1份、二季戊四醇4份、氢氧化钠0.1份、丁苯胶乳4份、氧化铋2份、硫酸钡2.5份、聚乙酸酯3.5份、白云石5份和硼化物10份。

7.根据权利要求1所述的人体安全检查探测仪的防辐射外壳，其特征在于，所述内中层(30)的材料按照按照重量份比例包括：铅4份、锗6份、铝粉24份、有机硅5份、二季戊四醇5份、氢氧化钠3份、丁苯胶乳7份、氧化铋3.5份、硫酸钡7.5份、聚乙酸酯10份、白云石12份和硼化物20份。

8.根据权利要求1所述的人体安全检查探测仪的防辐射外壳，其特征在于，所述内中层(30)的材料按照按照重量份比例包括：铅3份、锗4.5份、铝粉18份、有机硅3份、二季戊四醇

4.5份、氢氧化钠1.5份、丁苯胶乳5份、氧化铋3份、硫酸钡5份、聚乙酸酯7份、白云石8份和硼化物15份。
