专利号: 2016100774660
申请人: 芜湖倍思科创园有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

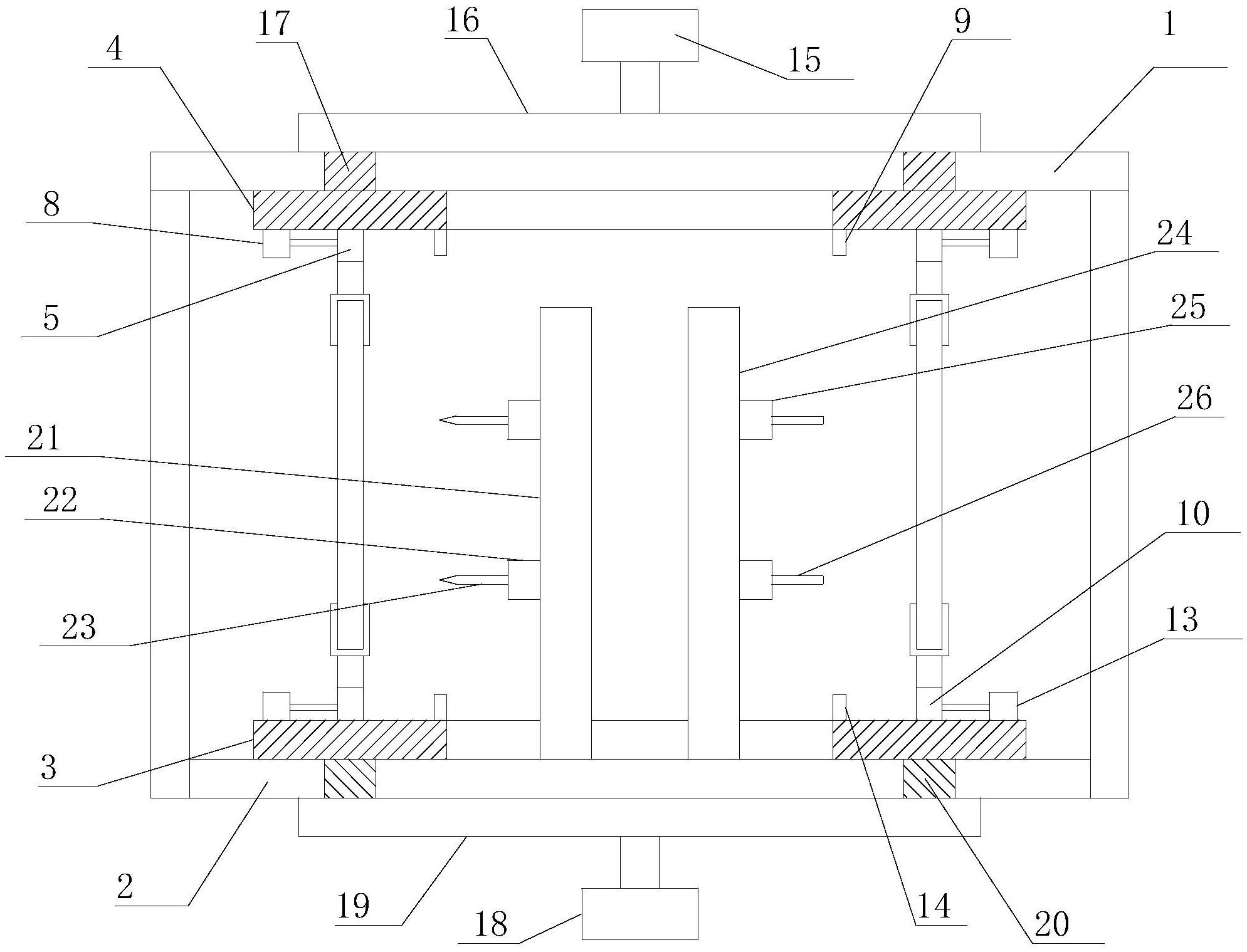

1.一种用于LED灯灯盖攻丝加工设备,其特征在于,包括第一工作架(1)、第二工作架(2)、夹持机构、钻孔机构、攻丝机构,其中:

第一工作架(1)、第二工作架(2)均水平设置,第一工作架(1)位于第二工作架(2)上方,第一工作架(1)、第二工作架(2)之间形成攻丝加工区域,夹持机构、钻孔机构、攻丝机构均位于攻丝加工区域内;

夹持机构包括用于夹持灯盖的第一夹持单元和第二夹持单元,第一夹持单元包括第一环形转盘(3)、多个第一夹持组件,第一环形转盘(3)转动安装在第一工作架(1)靠近第二工作架(2)一侧,多个第一夹持组件均可移动安装在第一环形转盘(3)上且均匀分布在以第一环形转盘(3)的中心为中心的圆周上,第一夹持组件的移动方向为第一环形转盘(3)的径向;第二夹持单元包括第二环形转盘(4)、多个第二夹持组件,第二环形转盘(4)的中心轴线与第一环形转盘(3)的中心轴线共线,第二环形转盘(4)转动安装在第二工作架(2)靠近第一工作架(1)一侧,多个第二夹持组件均可移动安装在第二环形转盘(4)上且均匀分布在以第二圆盘的中心为中心的圆周上,第二夹持组件的移动方向为第二环形转盘(4)的径向,多个第二夹持组件与多个第一夹持组件一一对应设置;

钻孔机构用于对夹持机构夹持的灯盖进行钻孔加工;攻丝机构用于对夹持机构夹持的灯盖上经钻孔机构钻出的孔进行攻丝加工。

2.根据权利要求1所述的用于LED灯灯盖攻丝加工设备,其特征在于,每个第一夹持组件均包括第一安装板(5)、第一夹具(6)、第二夹具(7)、第一驱动机构(8),第一安装板(5)沿垂直于第一环形转盘(3)径向方向设置,第一安装板(5)可移动安装在第一环形转盘(3)上,第一安装板(5)的移动方向为第一环形转盘(3)径向,第一夹具(6)、第二夹具(7)均可移动安装在第一安装板(5)上,第一夹具(6)、第二夹具(7)的移动方向为垂直于第一环形转盘(3)径向方向,第一驱动机构(8)安装在第一环形转盘(3)上并与第一安装板(5)连接,用于驱动第一安装板(5)沿第一环形转盘(3)径向移动。

3.根据权利要求2所述的用于LED灯灯盖攻丝加工设备,其特征在于,每个第一夹持组件还包括用于限制第一安装板(5)移动的距离的第一限位块(9),第一限位块(9)安装在第一环形转盘(3)上。

4.根据权利要求1所述的用于LED灯灯盖攻丝加工设备,其特征在于,每个第二夹持组件均包括第二安装板(10)、第三夹具(11)、第四夹具(12)、第二驱动机构(13),第二安装板(10)沿垂直与第二环形转盘(4)径向方向设置,第二安装板(10)可移动安装在第二环形转盘(4)上,第二安装板(10)的移动方向为第二环形转盘(4)径向,第三夹具(11)、第四夹具(12)均可移动安装在第二安装板(10)上,第三夹具(11)、第四夹具(12)的移动方向为垂直于第二环形转盘(4)径向方向,第二驱动机构(13)安装在第二环形转盘(4)上并与第二安装板(10)连接,用于驱动第二安装板(10)沿第二环形转盘(4)径向移动。

5.根据权利要求4所述的用于LED灯灯盖攻丝加工设备,其特征在于,每个第二夹持组件还包括用于限制第二安装板(10)移动的距离的第二限位块(14),第二限位块(14)安装在第二环形转盘(4)上。

6.根据权利要求1所述的用于LED灯灯盖攻丝加工设备,其特征在于,还包括第三驱动机构(15)、第一转盘(16),第一转盘(16)转动安装在第一工作架(1)上远离第二工作架(2)一侧,第三驱动机构(15)与第一转盘(16)连接,用于驱动第一转盘(16)转动;第一工作架(1)上设有贯穿其上面表面的第一环形滑轨,第一环形滑轨内设有多个第一滑块(17),第一滑块(17)一端与第一环形转盘(3)连接,另一端与第一转盘(16)连接。

7.根据权利要求1所述的LED灯灯盖攻丝加工设备,其特征在于,还包括第四驱动机构(18)、第二转盘(19),第二转盘(19)转动安装在第二工作架(2)上远离第一工作架(1)一侧,第四驱动机构(18)与第二转盘(19)连接,用于驱动第二转盘(19)转动;第二工作架(2)上设有贯穿其上下表面的第二环形滑轨,第二环形滑轨内设有多个第二滑块(20),第二滑块(20)一端与第二环形转盘(4)连接,另一端与第二转盘(19)连接。
