专利号: 2016100774923
申请人: 芜湖倍思科创园有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

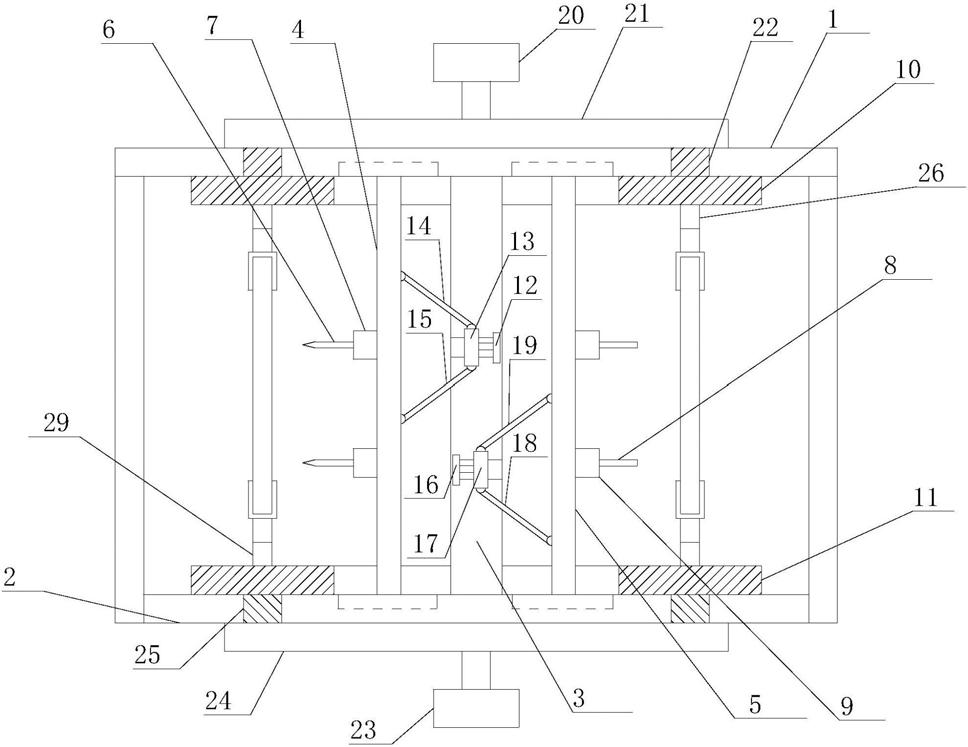

1.一种多功能LED灯灯盖攻丝控制设备,其特征在于,包括钻孔攻丝机构、夹持机构、第一驱动机构、第二驱动机构、多个第三驱动机构(7)、多个第四驱动机构(9)、第一测距传感器、第二测距传感器、控制机构,其中:钻孔攻丝机构包括固定板(3)、对称设置在固定板(3)两侧的第一活动板(4)和第二活动板(5),第一活动板(4)远离固定板(3)一侧设有多个钻头(6),第二活动板(5)远离固定板(3)一侧设有多个攻丝丝锥(8),多个钻头(6)与多个攻丝丝锥(8)一一对应设置;钻头(6)上设有检测钻头(6)正前方是否有灯盖的第一感应器,攻丝丝锥(8)上设有检测攻丝丝锥(8)正前方是否有灯盖的第二感应器;

第一驱动机构与第一活动板(4)连接,用于驱动第一活动板(4)远离或靠近固定板(3);

第二驱动机构与第二活动板(5)连接,用于驱动第二活动板(5)远离或靠近固定板(3);

多个第三驱动机构(7)安装在第一活动板(4)上,第三驱动机构(7)的数量与钻头(6)的数量一致,一个第三驱动机构(7)连接一个钻头(6)并驱动钻头(6)转动;

多个第四驱动机构(9)安装在第二活动板(5)上,第四驱动机构(9)的数量与攻丝丝锥(8)的数量一致,一个第四驱动机构(9)连接一个攻丝丝锥(8)并驱动攻丝丝锥(8)转动;

夹持机构包括在竖直方向相对设置的多个第一夹持组件、多个第二夹持组件,多个第一夹持组件、多个第二夹持组件一一对应设置,多个第一夹持组件均匀分布在以固定板(3)为中心的第一圆周上,多个第二夹持组件均匀分布在以固定板(3)为中心的第二圆周上;

第一测距传感器设置在第一活动板(4)上,用于实时检测第一活动板(4)与固定板(3)之间的距离;第二测距传感器设置在第二活动板(5)上,用于实时检测第二活动板(5)与固定板(3)之间的距离;

控制机构与第一驱动机构、多个第二驱动机构、多个第三驱动机构(7)、多个第四驱动机构(9)、第一感应器、第二感应器、第一测距传感器、第二测距传感器连接,控制机构预设有第一预设距离值、第二预设距离值、第三预设距离值和第四预设距离值,第一预设距离值大于第二预设距离值,第三预设距离值大于第四预设距离值;工作时,控制机构控制多个第三驱动机构(7)分别控制多个钻头(6)转动、控制多个第四驱动机构(9)分别控制多个攻丝丝锥(8)转动,当第一感应器检测到钻头(6)正前方有灯盖时,控制机构控制第一驱动机构驱动第一活动板(4)远离固定板(3)方向移动,当第一测距传感器检测的第一活动板(4)与固定板(3)之间的距离大于第一预设距离值时,控制机构控制第一活动板(4)靠近固定板(3)方向移动,当第一活动板(4)与固定板(3)之间的距离小于第二预设距离值时,控制机构控制第一驱动机构停止驱动第一活动板(4)移动;当第二感应器检测到攻丝丝锥(8)正前方有灯盖时,控制机构控制第二驱动机构驱动第二活动板(5)远离固定板(3)方向移动,当第二测距传感器检测的第二活动板(5)与固定板(3)之间的距离大于第三预设距离值时,控制机构控制第二活动板(5)靠近固定板(3)方向移动,当第二活动板(5)与固定板(3)之间的距离小于第四预设距离值时,控制机构控制第二驱动机构停止驱动第二活动板(5)移动。

2.根据权利要求1所述的多功能LED灯灯盖攻丝控制设备,其特征在于,第一驱动机构包括第一滑块(13)、第一连杆(14)、第二连杆(15)和第一驱动气缸(12),第一滑块(13)滑动安装在固定板(3)上,第一连杆(14)、第二连杆(15)关于第一滑块(13)对称设置,第一连杆(14)一端与第一滑块(13)铰接,另一端与第一活动板(4)铰接;第二连杆(15)一端与第一滑块(13)铰接,另一端与第一活动板(4)铰接;第一驱动气缸(12)与第一滑块(13)连接,用于驱动第一滑块(13)沿垂直于固定板(3)中心轴线方向移动;控制机构通过控制第一驱动气缸(12)驱动第一滑块(13)滑动,带动第一活动板(4)远离或靠近固定板(3)。

3.根据权利要求1所述的多功能LED灯灯盖攻丝控制设备,其特征在于,第二驱动机构包括第二滑块(17)、第三连杆(18)、第四连杆(19)和第二驱动气缸(16),第二滑块(17)滑动安装在固定板(3)上,第三连杆(18)、第四连杆(19)关于第二滑块(17)对称设置,第三连杆(18)一端与第二滑块(17)铰接,另一端与第二活动板(5)铰接;第四连杆(19)一端与第二滑块(17)铰接,另一端与第二活动板(5)铰接;第二驱动气缸(16)与第二滑块(17)连接,用于驱动第二滑块(17)沿垂直于固定板(3)中心轴线方向移动;控制机构通过控制第二驱动气缸(16)驱动第二滑块(17)滑动,以驱动第二活动板(5)远离或靠近固定板(3)。
