专利号: 2016100775555
申请人: 芜湖倍思科创园有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

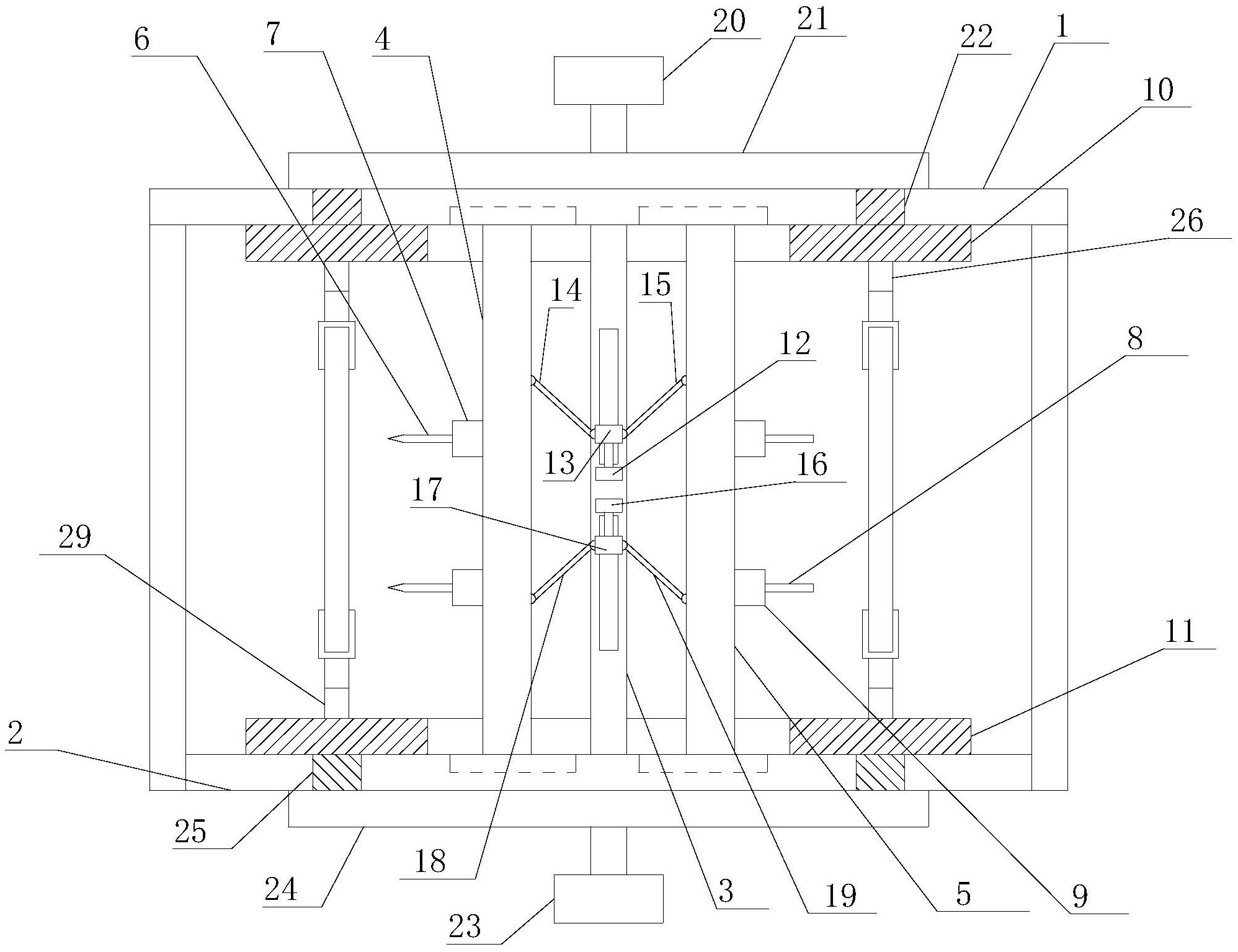

1.一种多功能LED灯灯盖攻丝装置,其特征在于,包括第一安装架(1)、第二安装架(2)、钻孔攻丝机构、夹持机构,其中:

第一安装架(1)、第二安装架(2)均水平设置且第一安装架(1)位于第二安装架(2)上方,第一安装架(1)、第二安装架(2)之间形成加工区域,钻孔攻丝机构、多个夹持机构均设置在加工区域内;

钻孔攻丝机构包括固定板(3)、关于固定板(3)对称设置的第一活动板(4)和第二活动板(5)、多个钻头(6)、多个第一驱动机构(7)、多个攻丝丝锥(8)、多个第二驱动机构(9)、第三驱动机构、第四驱动机构,固定板(3)、第一活动板(4)、第二活动板(5)均竖直设置,固定板(3)一端固定安装在第一安装架(1),另一端固定安装在第二安装架(2)上;第一活动板(4)、第二活动板(5)一端均可移动安装在第一安装架(1)上,另一端均可移动安装在第二安装架(2)上;多个第一驱动机构(7)设置在第一活动板(4)上远离安装板一侧,第一驱动机构(7)的数量与钻头(6)的数量一致且一个第一驱动机构(7)连接一个钻头(6),用于驱动钻头(6)转动;多个第二驱动机构(9)设置在第二活动板(5)上远离安装板一侧,第二驱动机构(9)的数量与攻丝丝锥(8)的数量一致且一个第二驱动机构(9)连接一个攻丝丝锥(8),用于驱动攻丝丝锥(8)转动,多个钻头(6)、与多个攻丝丝锥(8)一一对应;第三驱动机构、第四驱动机构均安装在固定板(3)上,第三驱动机构、第四驱动机构均与第一活动板(4)、第二活动板(5)连接,用于驱动第一活动板(4)、第二活动板(5)靠近或远离固定板(3);

夹持机构包括多个第一夹持组件、多个第二夹持组件、第一环形转盘(10)、第二环形转盘(11)、第五驱动机构、第六驱动机构,第一环形转盘(10)、第二环形转盘(11)的中心轴线与固定板(3)的中心轴线共线,第一环形转盘(10)转动安装在第一安装架(1)靠近第二安装架(2)一侧,第二环形转盘(11)转动安装在第二安装架(2)靠近第一安装架(1)一侧,多个第一夹持组件安装在第一环形转盘(10)上且分布在以第一环形转盘(10)中心轴线为中心的圆周上;多个第二夹持组件安装在在第二环形转盘(11)上且分布在以第二环形转盘(11)的中心轴线为中心的圆周上,多个第二夹持组件与多个第一夹持组件一一对应设置;第五驱动机构与第一环形转盘(10)连接,用于驱动第一环形转盘(10)转动;第六驱动机构与第二环形转盘(11)连接,用于驱动第二环形转盘(11)转动。

2.根据权利要求1所述的多功能LED灯灯盖攻丝装置,其特征在于,第三驱动机构包括第一驱动气缸(12)、第一滑块(13)、第一连杆(14)、第二连杆(15),第一滑块(13)滑动安装在固定板(3)上,第一驱动气缸(12)安装在固定板(3)上,第一驱动气缸(12)与第一滑块(13)连接,用于驱动第一滑块(13)在固定板(3)上沿竖直方向移动;第一连杆(14)、第二连杆(15)关于第一滑块(13)对称设置,第一连杆(14)一端与第一活动板(4)铰接,另一端与第一滑块(13)铰接;第二连杆(15)一端与第二活动板(5)铰接,另一端与第一滑块(13)铰接。

3.根据权利要求1所述的多功能LED灯灯盖攻丝装置,其特征在于,第四驱动机构包括第二驱动气缸(16)、第二滑块(17)、第三连杆(18)、第四连杆(19),第二滑块(17)滑动安装在固定板(3)上,第二驱动气缸(16)安装在固定板(3)上,第二驱动气缸(16)与第二滑块(17)连接,用于驱动第二滑块(17)在固定板(3)上沿竖直方向移动;第三连杆(18)、第四连杆(19)关于第二滑块(17)对称设置,第三连杆(18)一端与第一活动板(4)铰接,另一端与第二滑块(17)铰接;第四连杆(19)一端与第二活动板(5)铰接,另一端与第二滑块(17)铰接。

4.根据权利要求1-3中任一项所述的多功能LED灯灯盖攻丝装置,其特征在于,第五驱动机构包括第一电机(20)、第一转盘(21),第一电机(20)与第一转盘(21)连接,用于驱动第一转盘(21)转动;第一安装架(1)上设有第一环形滑轨,第一环形滑轨内设有多个第三滑块(22),第三滑块(22)一端与第一环形转盘(10)连接,另一端与第一转盘(21)连接。

5.根据权利要求1-3中任一项所述的多功能LED灯灯盖攻丝装置,其特征在于,第六驱动机构包括第二电机(23)、第二转盘(24),第二电机(23)与第二转盘(24)连接,用于驱动第二转盘(24)转动;第二安装架(2)上设有第二环形滑轨,第二环形滑轨内设有多个第四滑块(25),第四滑块(25)一端与第二环形转盘(11)连接,另一端与第二转盘(24)连接。

6.根据权利要求1-3中任一项所述的多功能LED灯灯盖攻丝装置,其特征在于,每个第一夹持组件均包括第一安装板(26)、第一夹具(27)、第二夹具(28),第一安装板(26)沿垂直于第一环形转盘(10)径向方向设置,第一安装板(26)安装在第一环形转盘(10)上,第一夹具(27)、第二夹具(28)均可移动安装在第一安装板(26)上,第一夹具(27)、第二夹具(28)的移动方向为垂直于第一环形转盘(10)径向方向。

7.根据权利要求1-3中任一项所述的多功能LED灯灯盖攻丝装置,其特征在于,每个第二夹持组件均包括第二安装板(29)、第三夹具(30)、第四夹具(31),第二安装板(29)沿垂直与第二环形转盘(11)径向方向设置,第二安装板(29)安装在第二环形转盘(11)上,第三夹具(30)、第四夹具(31)均可移动安装在第二安装板(29)上,第三夹具(30)、第四夹具(31)的移动方向为垂直于第二环形转盘(11)径向方向。
