1.一种金刚石刀具预修有色金属摩擦副的摩擦测试方法，其特征在于：包括：

1)将有色金属摩擦盘固定在电主轴上，摩擦盘可通过电主轴旋转；对该摩擦盘进行在线动平衡；

2)采用金刚石单点刀具对该摩擦盘进行修盘，以在摩擦盘表面形成端面跳动量优于IT1级，表面平均粗糙度Ra优于5nm的修盘区域，具体步骤如下：

2-1)聚晶金刚石单点车刀修盘：立式车削模式，摩擦盘的转速范围为2000～10000rpm，聚晶金刚石单点车刀从摩擦盘外侧以10～50μm的切深沿摩擦盘径向进给，进给速度范围为

0.4～1.2mm/s，进给距离为摩擦盘直径的1/4～1/2；

2-2)单晶金刚石单点车刀修盘：立式车削模式，摩擦盘的转速范围为2000～10000rpm，单晶金刚石单点车刀从摩擦盘外侧以2～10μm的切深沿摩擦盘径向进给，进给速度范围为

0.1～0.3mm/s，进给距离为摩擦盘直径的1/4～1/2；

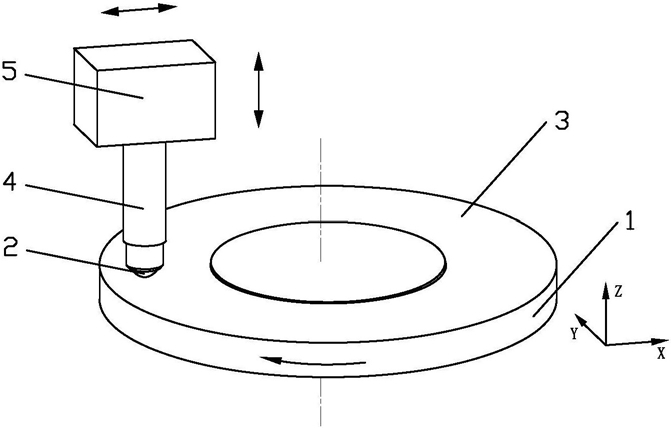

3)将对磨工具装夹在连有力反馈装置的夹具上；

4)进行摩擦测试：根据需测试的划擦速度v和修盘区域内测试点所在的测试点半径R，通过 计算摩擦盘的设定转速n；摩擦盘按照设定转速n转动，将对磨工具移至测试点正上方，并下移与摩擦盘接触，直至摩擦盘与对磨工具间压力达到测试设定值，进行摩擦测试；测试过程中通过力反馈装置保证对磨工具与摩擦盘间压力保持恒定在测试设定值，同时通过测量系统采集划擦过程中的数据；所述测量系统包括测力仪，所述测力仪的固有频率高于4KHz，测力精度优于0.01N。

2.根据权利要求1所述的一种金刚石刀具预修有色金属摩擦副的摩擦测试方法，其特征在于：所述对磨工具为摩擦球或摩擦销。

3.根据权利要求1所述的一种金刚石刀具预修有色金属摩擦副的摩擦测试方法，其特征在于：所述摩擦盘为圆盘形。

4.根据权利要求1所述的一种金刚石刀具预修有色金属摩擦副的摩擦测试方法，其特征在于：所述测量系统为测力和声发射系统，包括相互信号连接的所述测力仪、声发射系统、数据采集卡和信号放大器；所述对磨工具与测力仪和声发射系统相连接。

5.根据权利要求4所述的一种金刚石刀具预修有色金属摩擦副的摩擦测试方法，其特征在于：所述数据采集卡的采样速度高于2M/s。

6.根据权利要求2所述的一种金刚石刀具预修有色金属摩擦副的摩擦测试方法，其特征在于：所述步骤2)中，修盘时金刚石单点刀具的进给距离小于摩擦盘半径，所述修盘区域为圆环形。
