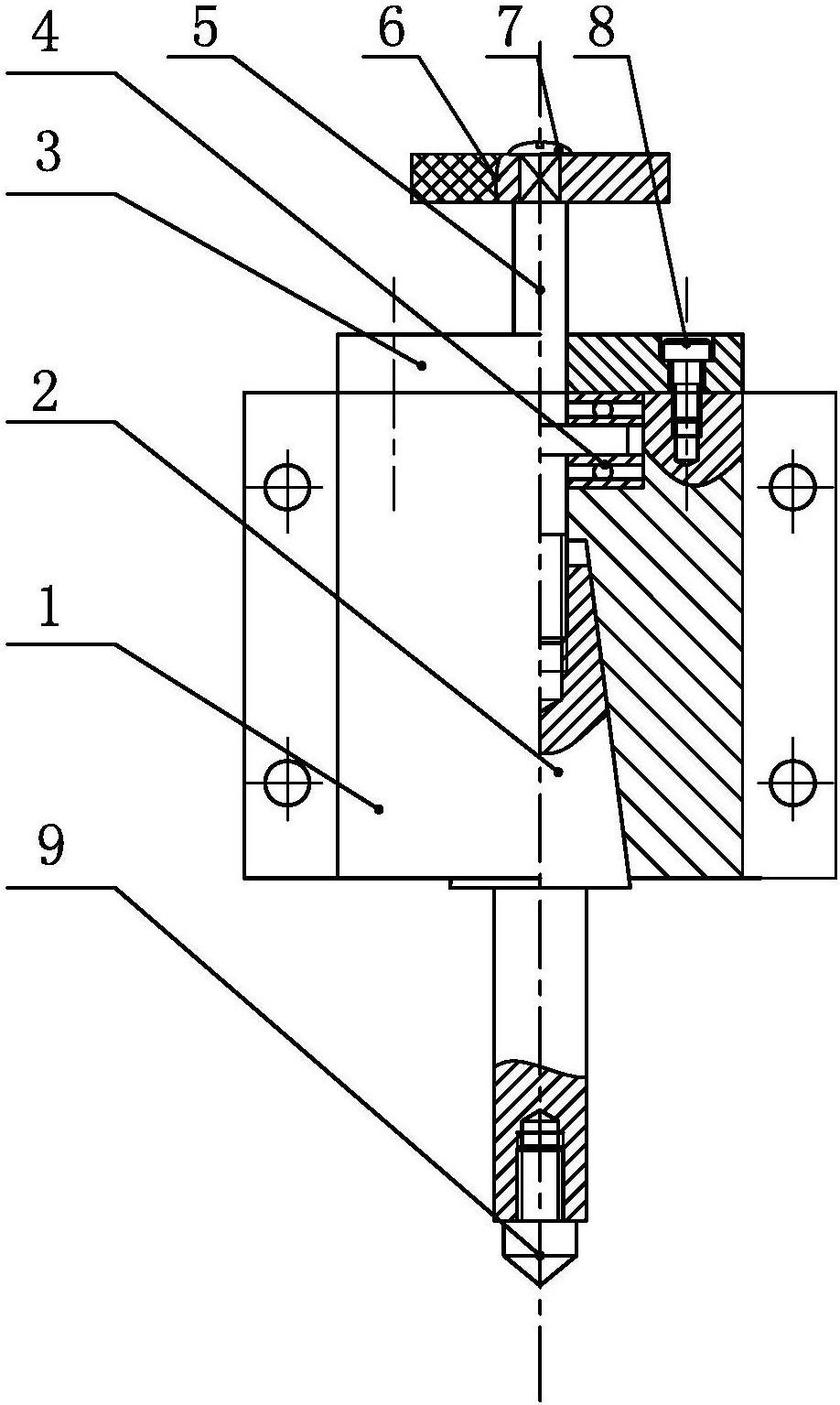

1.一种用于高速划擦试验机的工具头夹紧装置，其特征在于：包括：夹具体，固接在试验机；该夹具体内设有上下布置且相互连通的沉头孔与锥孔；

拉杆，装接在夹具体沉头孔内且拉杆伸出夹具体上表面之外；该拉杆上装接有止推轴承；

将止推轴承限位在沉头孔内的端盖，装接在夹具体上表面；该端盖上设有通孔，拉杆向上伸出该通孔；

手轮，固接在拉杆顶端；

刀杆，装拆装接在拉杆下，且刀杆下部伸出夹具体下表面之外；该刀杆具有与锥孔适配的锥体结构，该锥体结构位于锥孔内；

工具头，装拆装接在刀杆下部。

2.根据权利要求1所述的一种用于高速划擦试验机的工具头夹紧装置，其特征在于：所述拉杆上设有用于对止推轴承进行定位的轴环；所述止推轴承为两个，两个止推轴承分别位于轴环两侧。

3.根据权利要求2所述的一种用于高速划擦试验机的工具头夹紧装置，其特征在于：所述轴环与两个止推轴承位于夹具体之沉头孔内，且上方的止推轴承的座圈上端面略高于夹具体上表面。

4.根据权利要求1所述的一种用于高速划擦试验机的工具头夹紧装置，其特征在于：所述锥孔的锥度为7:24；所述锥体结构的锥度为7:24。

5.根据权利要求1所述的一种用于高速划擦试验机的工具头夹紧装置，其特征在于：所述刀杆之锥体结构上端面设有螺纹孔，所述拉杆下段具有外螺纹结构，通过该外螺纹结构与锥体结构上端面的螺纹孔相配合螺接。

6.根据权利要求5所述的一种用于高速划擦试验机的工具头夹紧装置，其特征在于：所述刀杆刀杆下端面设有另一螺纹孔；所述工具头尾部为另一外螺纹结构，通过该另一外螺纹结构与刀杆下端面的另一螺纹孔相配合螺接。

7.根据权利要求1所述的一种用于高速划擦试验机的工具头夹紧装置，其特征在于：所述拉杆顶端为方形结构，所述手轮中心具有方形孔，通过该方形孔与拉杆顶端的方形结构适配装接，并通过一圆头螺钉将手轮压紧固接在拉杆顶端。

8.根据权利要求7所述的一种用于高速划擦试验机的工具头夹紧装置，其特征在于：所述拉杆顶端方形结构的厚度略小于手轮厚度；

9.根据权利要求1所述的一种用于高速划擦试验机的工具头夹紧装置，其特征在于：所述端盖与拉杆间形成间隙配合；所述拉杆与夹具体间形成间隙配合。

10.根据权利要求1所述的一种用于高速划擦试验机的工具头夹紧装置，其特征在于：所述手轮其圆周表面滚花。
