专利号: 2016100842367
申请人: 长春理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

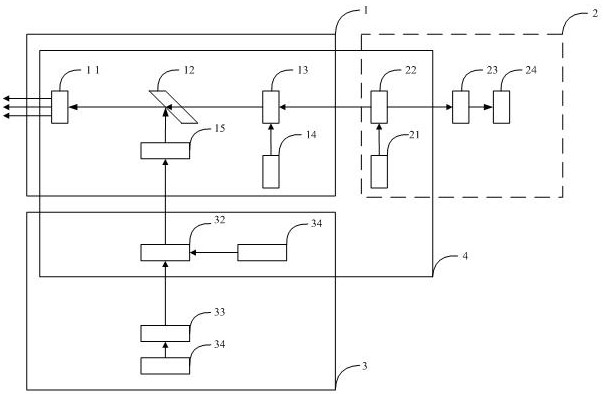

1.一种分体式具有天空背景的星等可调星图可变静态星模拟器,其特征在于,包括大口径平行光管、可调恒星光源模拟系统、可调天空背景光源模拟系统和隔振光学平台;

所述隔振光学平台置于地面;

所述大口径平行光管、所述可调恒星光源模拟系统和所述可调天空背景光源模拟系统置于所述隔振光学平台上;

所述大口径平行光管和所述可调恒星光源模拟系统置于所述大口径平行光管光轴的同一水平面上,所述大口径平行光管之后设置所述可调恒星光源模拟系统;

所述可调天空背景光源模拟系统置于所述大口径平行光管光轴的垂直水平面上,所述大口径平行光管之下设置所述可调天空背景光源模拟系统;

所述大口径平行光管,包括主反射镜组件、半反半透镜组件、星点分划板组件、星点分划板更换机构组件和天空背景光阑组件;所述主反射镜组件、所述半反半透镜组件、所述星点分划板组件、所述星点分划板更换机构组件依次设置在同一水平光路的光轴上,所述天空背景光阑组件设置在垂直于所述主反射镜组件光轴的光路上;其中,所述半反半透镜组件作用于所述主反射镜组件后,使其具有互成90°的第一焦面和第二焦面;所述第一焦面设置在所述主反射镜组件的水平光路上,所述星点分划板组件置于所述第一焦面上;所述第二焦面设置在所述主反射镜组件光轴的垂直水平面上,所述天空背景光阑组件置于所述第二焦面上;

所述星点分划板组件包括单星星点分划板、多星星点分划板Ⅰ、多星星点分划板Ⅱ和阵列星点分划板,用于模拟不同星图,可通过所述星点分划板更换机构组件进行更换;

所述可调恒星光源模拟系统包括星点光源控制器、氙灯和卤钨灯混合光纤传输光源Ⅰ、星点光源积分球和照度计Ⅰ,用于模拟星图星等照度;

所述星点光源控制器与所述氙灯和卤钨灯混合光纤传输光源Ⅰ相连,用于控制所述氙灯和卤钨灯混合光纤传输光源Ⅰ的输入照度;所述氙灯和卤钨灯混合光纤传输光源Ⅰ与所述星点光源积分球相连,用于提供星图星等的输入照度;所述星点光源积分球与所述星点分划板组件相连,用于匀光并点亮所述星点分划板组件;所述星点光源积分球的出光口设置所述照度计Ⅰ,用于实时监测所述可调恒星光源模拟系统的输出照度;

所述可调天空背景光源模拟系统由天空背景光源控制器、氙灯和卤钨灯混合光纤传输光源Ⅱ、天空背景光源积分球和照度计Ⅱ组成,用于模拟天空背景照度;

所述天空背景光源控制器与所述氙灯和卤钨灯混合光纤传输光源Ⅱ相连,用于控制所述氙灯和卤钨灯混合光纤传输光源Ⅱ的输入照度;所述氙灯和卤钨灯混合光纤传输光源Ⅱ与所述天空背景光源积分球相连,用于提供天空背景的输入照度;所述天空背景光源积分球与所述天空背景光阑组件相连,用于匀光并点亮所述天空背景光阑组件;所述天空背景光源积分球的出光口设置所述照度计Ⅱ,用于实时监测所述可调天空背景光源模拟系统的输出照度。
