专利号: 2016100845670
申请人: 山东科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

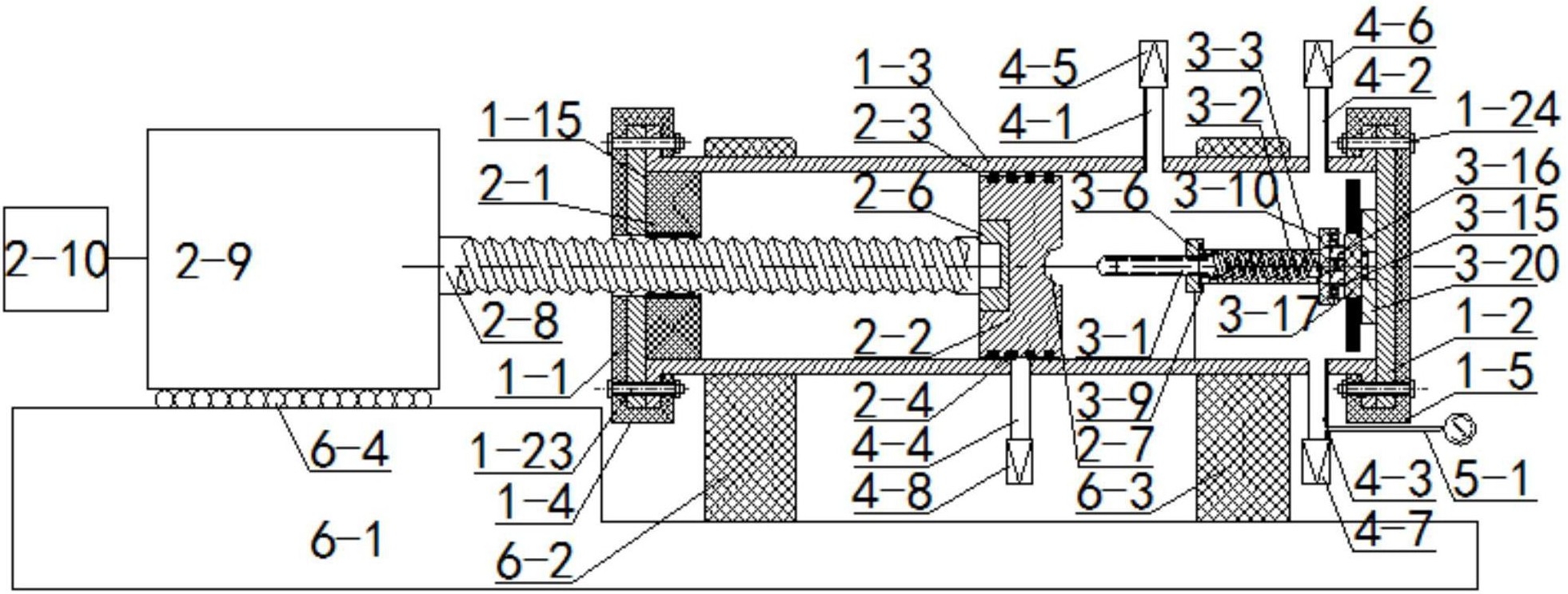

1.一种高压恒流量试验用注浆泵,其特征是,包括高压储浆罐、推进增压稳流系统、内置搅拌系统、浆液输入/输出系统、监测系统和底座,推进增压稳流系统伸入到高压储浆罐中,内置搅拌系统位于高压储浆罐中,且内置搅拌系统一端与处于高压储浆罐中的推进增压稳流系统相接触,浆液输入/输出系统与高压储浆罐连通,监测系统设置于浆液输入/输出系统上,高压储浆罐和推进增压稳流系统设置于底座上;

所述高压储浆罐包括前、后侧板和中部圆筒,前、后侧板固定密封安装于中部圆筒两端;前、后侧板外部设置有能够包裹前、后侧板外表面及前、后侧板与中部圆筒连接部分的第一、第二密封套,前、后侧板和中部圆筒安装后的内部腔体为压力腔,中部圆筒周面上沿轴向对称设置有两对孔,其中一对为进浆孔和排气孔,另一对为出浆孔和废液孔;

所述推进增压稳流系统包括位于压力腔中的活塞,活塞与推进螺杆一端固定连接,推进螺杆另一端穿过设置于压力腔前端内壁上的滚珠轴承与高压储浆罐外部的步进电机连接;

所述内置搅拌系统包括旋转装置、托盘、增速装置、搅拌器和控位器,控位器安装于旋转装置上,旋转装置与托盘一面固定连接,托盘中设置有增速装置,搅拌器一端与增速装置连接,另一端通过第二固定轴承与后侧板连接;

所述前、后侧板均为圆盘形状,前侧板的中心处开设有一个供推进螺杆穿过的中心孔,前、后侧板上与圆心等距的圆周上均匀等距设置有若干固定孔;所述中部圆筒的两端边缘留有法兰,法兰上与前、后侧板上的固定孔相对应地设置有法兰固定孔;所述前、后侧板与中部圆筒之间放置有高强橡胶密封圈;

所述第一、第二密封套均由对称的两个半圆体组成的圆盘状结构,沿每一个半圆体的直径边断面看,其形状为η形,两个平行面中的较长面边缘中心开有供推进螺杆穿过的半圆孔;另一个较短面边缘开有与中部圆筒外圆周等直径的半圆孔。

2.如权利要求1所述的高压恒流量试验用注浆泵,其特征是,所述活塞为圆盘状,其圆周面上加工有若干环圆周面平行设置的密封槽,密封槽内置高强橡胶密封圈,保证活塞与压力腔之间的密封性;活塞的一个表面上加工有第一圆盘状凹槽,该圆盘状凹槽中固定与推进螺杆一端固定连接的高强止推轴承;活塞的相对的另一个表面上加工有与内置搅拌系统相匹配的半球形凹槽;所述推进螺杆外表面上加工有螺纹,穿过滚珠轴承后能自由移动;

所述步进电机提供动力,且与控制器相连,控制器控制步进电机的转速。

3.如权利要求1所述的高压恒流量试验用注浆泵,其特征是,所述旋转装置包括推杆、内螺纹钢管及复位弹簧,内螺纹钢管是内部有光滑螺纹的圆筒状,推杆为圆柱形,推杆前端按照内螺纹钢管内的螺纹形状焊接两个滑移钢柱;滑移钢柱起始位置放置在内螺纹钢管的内螺纹里;推杆的杆身上加工有四条对称分布的光滑沟槽;

所述复位弹簧安放在内螺纹钢管内部,前端与托盘相接触,后端焊接在推杆前缘。

4.如权利要求1所述的高压恒流量试验用注浆泵,其特征是,所述控位器呈内孔为两级阶梯的圆筒状,外圆周的底部通过连接件固定在压力腔内壁上;控位器的第一级内孔内壁上加工四条对称分布的与推杆杆身上光滑沟槽相匹配的导轨,能使推杆通过;控位器的第二级内孔为第二圆盘状凹槽,内嵌第一固定轴承,内螺纹钢管左端与第一固定轴承连接,右端焊接固定于托盘中心位置。

5.如权利要求1所述的高压恒流量试验用注浆泵,其特征是,所述托盘呈圆柱形,右侧面加工成第三圆盘状凹槽,第三圆盘状凹槽周缘加工有第一齿轮;第三圆盘状凹槽内部中心位置焊接有一个中心键,中心键的周围均匀焊接有四个周缘键,以固定增速装置;

所述增速装置包括四个第二齿轮和一个第三齿轮,所述的第二齿轮均匀固定在周缘键上,第三齿轮通过中心键固定在托盘上,四个第二齿轮分别与第一齿轮和第三齿轮相啮合,第一、第二和第三齿轮共同组成一行星齿轮组。

6.如权利要求5所述的高压恒流量试验用注浆泵,其特征是,所述搅拌器呈圆盘状,外周缘上焊接有四个搅拌杆;搅拌器左侧面通过键与第三齿轮连接,右侧面通过第二固定轴承与后侧板连接,第二固定轴承固定在后侧板圆心处。

7.如权利要求1所述的高压恒流量试验用注浆泵,其特征是,所述浆液输入/输出系统包括进浆管、排气管、出浆管及废液管,进浆管下部通过丝扣连接进浆孔,上部通过丝扣连接第一高压阀门;排气管下部通过丝扣连接排气孔,上部通过丝扣连接第二高压阀门;出浆管下部通过丝扣连接出浆孔,上部通过丝扣连接第三高压阀门;废液管下部通过丝扣连接废液孔,上部通过丝扣连接第四高压阀门;

所述监测系统包括机械式高精度压力表,高精度压力表安装在出浆管端部,实时监测注浆压力大小。

8.如权利要求1所述的高压恒流量试验用注浆泵,其特征是,所述底座包括一台阶状钢板,较低一级台阶钢板上焊接等高的第一承载架和第二承载架,较高一级台阶钢板上设置有直线导轨,第一承载架和第二承载架上端分别固定在中部圆筒的前部和后部,使压力腔不能移位;直线导轨安装在步进电机下面,使步进电机工作时能够自由无障碍移动;

所述步进电机、推进螺杆以及压力腔中心线重合。
