1.一种用于3D打印的高熵合金非晶粉末，其特征在于：采用均匀液滴脉冲喷射技术制备高熵合金非晶粉末成分组成如下：它们接近等原子百分比为，Cu：15.5～18％、Mn：15～

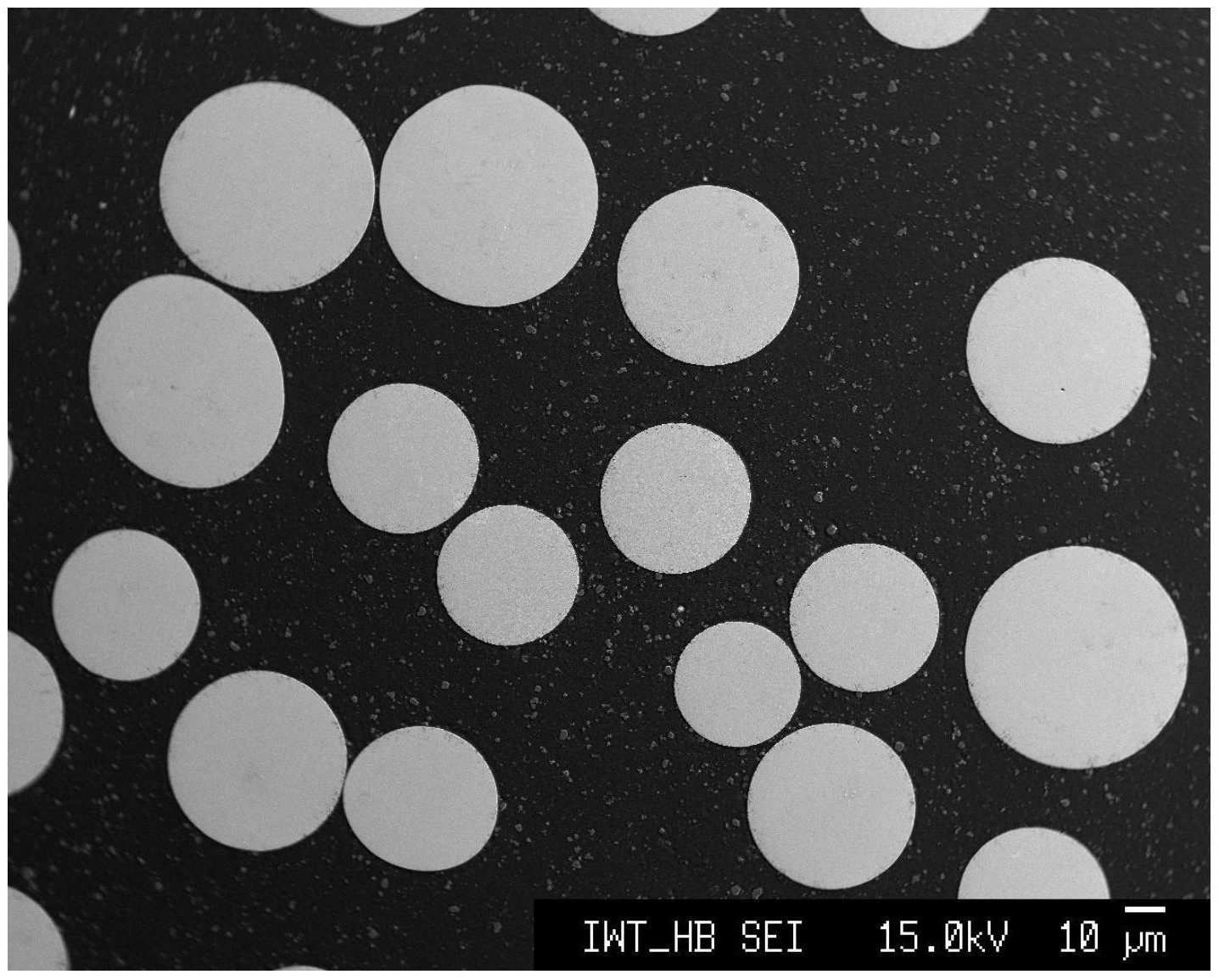

18％、Ti：16～18％、Mo：15～18％、Cr：15～18％、Fe：15～18％，总百分比为100％，高熵合金非晶粉末的粒径为30～50μm，非晶粉末具有高球形度，组织为非晶特征。

2.一种用于3D打印的高熵合金非晶粉末的制备方法，包括以下步骤：A.称量：先将各金属的原材料氧化皮打磨去除，再按原子百分比称量每一种金属的重量，其中Cu：15.5～18％、Mn：15～18％、Ti：16～18％、Mo：15～18％、Cr：15～18％、Fe：15～

18％，总百分比为100％，同时应考虑低熔点金属的烧蚀；

B.装料：将称量好的、待熔炼的各金属材料按照其密度从小到大依次放入氧化铝坩埚内，再将氧化铝坩埚放入密闭容器内的感应加热器中；

C.惰性气体保护：将密闭容器抽真空至低于3.0×10-2MPa，然后充入高纯度惰性保护气体；

D.加热：在惰性气体保护下，开始启动感应加热器对原材料进行熔炼，熔炼功率10KW，熔炼电流28A，熔炼时间40min，保温时间20min，过热度100℃，辅以电磁搅拌以减少合金元素偏析；

E.脉冲喷射：采用均匀液滴脉冲喷射技术，调节压力脉冲发生器，产生输出频率600～

800Hz、压力0.36×10-6～0.46×10-6N的气体脉冲施加在氧化铝坩埚中，将合金液滴以1～

2m/s的初始速度从坩埚底部喷嘴喷射出；

F.粉末凝固：合金液滴经过与惰性气体的热交换，以冷却速度3000～4000K/s，凝固成直径30～50μm的非晶粉末，并收集在收粉罐中。

3.根据权利要求2所述的一种用于3D打印的高熵合金非晶粉末的制备方法，其特征在于：所述坩埚喷嘴的直径为100～200μm。

4.根据权利要求2所述的一种用于3D打印的高熵合金非晶粉末的制备方法，其特征在于：所述合金液滴喷出后冷却速度为3000～4000K/s。
