1.一种氟掺杂三维结构锂硫电池正极材料的制备方法，其特征在于，包括：（1）将氧化石墨加入到水中超声，形成氧化石墨烯悬浮液；

（2）将四丁基氟化铵加入到氧化石墨烯悬浮液中，然后转移到水热釜中进行水热反应，反应完成后乙醇洗、水洗，然后冷冻干燥，得到三维氟掺杂石墨烯；

（3）取步骤（2）得到的三维氟掺杂石墨烯与科琴黑加入到N-甲基吡咯烷酮中超声反应形成悬浮液；

（4）将单质硫加入到N-甲基吡咯烷酮中在一定温度下超声，直到单质硫完全溶解形成悬浮液；

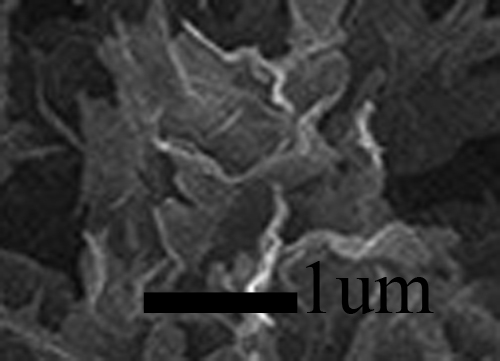

（5）将（4）和（3）得到的两种悬浮液混合，搅拌均匀，然后在搅拌下缓慢的加入蒸馏水，离心、水洗、干燥后得到三维结构的锂硫电池正极材料。

2.如权利要求1所述的方法，其特征在于，所述步骤（1）中超声反应时间为10~60分钟，氧化石墨烯悬浮液的浓度为1~10g/L。

3.如权利要求1所述的方法，其特征在于，步骤（2）中水热反应的温度为160~200℃，反应时间为1~6小时，氧化石墨与四丁基氟化铵的质量比为1：0.1~1。

4.如权利要求1所述的方法，其特征在于，步骤（3）中三维氟掺杂石墨烯与科琴黑的质量比为1:0.05~0.5，悬浮液的浓度为1~5g/L。

5.如权利要求1所述的方法，其特征在于，步骤（4）中单质硫与三维氟掺杂石墨烯和科琴黑总质量和的质量比为10~20:1，超声的反应温度40~50℃，超声时间为直到硫完全溶解, 硫悬浮液的浓度为10~15g/L。

6.如权利要求1所述的方法，其特征在于，步骤（5）中加入的蒸馏水：混合后N-甲基吡咯烷酮溶液的体积比为3~5:1。
