1.一种三维结构的锂硫电池正极材料的制备方法，其特征在于，包括以下几个步骤：步骤（1）：将氧化石墨加入到乙二醇中超声，形成氧化石墨烯悬浮液；

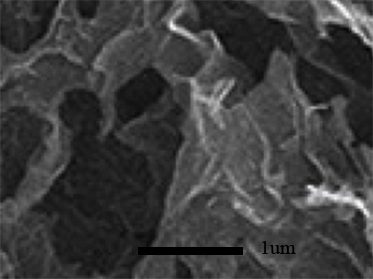

步骤（2）：将三苯基膦溶解到乙二醇中，再将其加入到氧化石墨烯悬浮液中，然后转移到水热釜中进行溶解热反应，反应完成后乙醇洗、水洗，然后冷冻干燥，得到三维磷掺杂石墨烯；

步骤（3）：取步骤（2）得到的三维磷掺杂石墨烯与科琴黑加入到N-甲基吡咯烷酮中超声反应形成悬浮液；

步骤（4）：将单质硫加入到N-甲基吡咯烷酮中超声，直到单质硫完全溶解形成悬浮液；

步骤（5）：将（4）和（3）得到的两种悬浮液混合，搅拌均匀，然后在搅拌下缓慢的加入蒸馏水，离心、水洗、干燥后得到三维结构的锂硫电池正极材料。

2.如权利要求1所述的三维结构的锂硫电池正极材料的制备方法，其特征在于，所述步骤（1）中超声反应时间为10-60分钟，氧化石墨烯悬浮液的浓度为1-10g/L。

3.如权利要求1所述的三维结构的锂硫电池正极材料的制备方法，其特征在于，所述步骤（2）将三苯基膦溶解到乙二醇中形成质量分数为10%的溶液。

4.如权利要求1所述的三维结构的锂硫电池正极材料的制备方法，其特征在于，所述步骤（2）中溶剂热反应的温度为160-200℃，反应时间为1-6小时，氧化石墨与三苯基膦乙二醇溶液的比例为1g：10-50mL。

5.如权利要求1所述的三维结构的锂硫电池正极材料的制备方法，其特征在于，所述步骤（3）中三维磷掺杂石墨烯与科琴黑的质量比为1:0.05-0.5，悬浮液的浓度为1-5g/L。

6.如权利要求1所述的三维结构的锂硫电池正极材料的制备方法，其特征在于，所述步骤（4）中单质硫与三维磷掺杂石墨烯和科琴黑总质量和的质量比为10-20:1，超声的反应温度40-50℃，超声时间为直到硫完全溶解, 硫悬浮液的浓度为10-15g/L。

7.如权利要求1所述的三维结构的锂硫电池正极材料的制备方法，其特征在于，所述步骤（5）中加入的蒸馏水：混合后N-甲基吡咯烷酮溶液的体积比为3-5:1。
