专利号: 2016100933385
申请人: 常州大学
专利类型:发明专利
专利状态:已下证
专利领域: 无轨陆用车辆
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

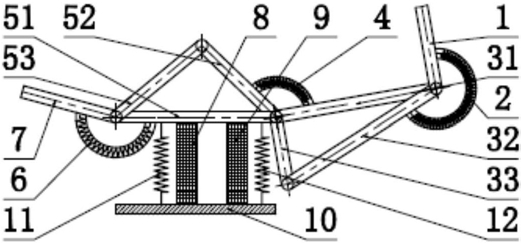

1.混联抗冲击仿人三自由度机械足,其特征在于:包括机械小腿(1)、脚底板(10)、与所述机械小腿(1)下端相铰连的跗骨架、与所述跗骨架相铰连的跖骨架、与所述跖骨架相铰连的并联脚趾(7);所述跗骨架为由跗骨杆A(31)、跗骨杆B(32)和跗骨杆C(33)组成的三角形架;所述跖骨架为由跖骨杆A(51)、跖骨杆B(52)和跖骨杆C(53)组成的三角形架;所述并联脚趾(7)包括依次装设于趾轴(70)上的大拇趾(71)、二拇趾(72)、三拇趾(73)、四拇趾(74)和小拇趾(75);所述机械小腿(1)与所述跗骨杆B(32)之间装设有扭转弹簧A(2),所述跗骨杆A(31)与所述跖骨杆B(52)之间装设有扭转弹簧B(4),所述并联脚趾(7)与所述跖骨杆A(51)之间装设有扭转弹簧C(6);所述脚底板(10)与所述跖骨杆A(51)之间装设有橡胶柱A(8)和橡胶柱B(9),所述橡胶柱A(8)与橡胶柱B(9)高度相等;拉伸弹簧A(11)和拉伸弹簧B(12)分别装设于所述橡胶柱A(8)和橡胶柱B(9)的外侧;所述拉伸弹簧A(11)和拉伸弹簧B(12)的两端均分别连接所述跖骨杆A(51)和所述脚底板(10),且始终处于受拉伸状态;所述跖骨杆A(51)包括第一跖骨杆A(511)和第二跖骨杆A(512);所述第一跖骨杆A(511)和第二跖骨杆A(512)均装设于所述趾轴(70)上,且位于所述并联脚趾(7)的外侧。
