专利号: 2016100941305
申请人: 金陵科技学院
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

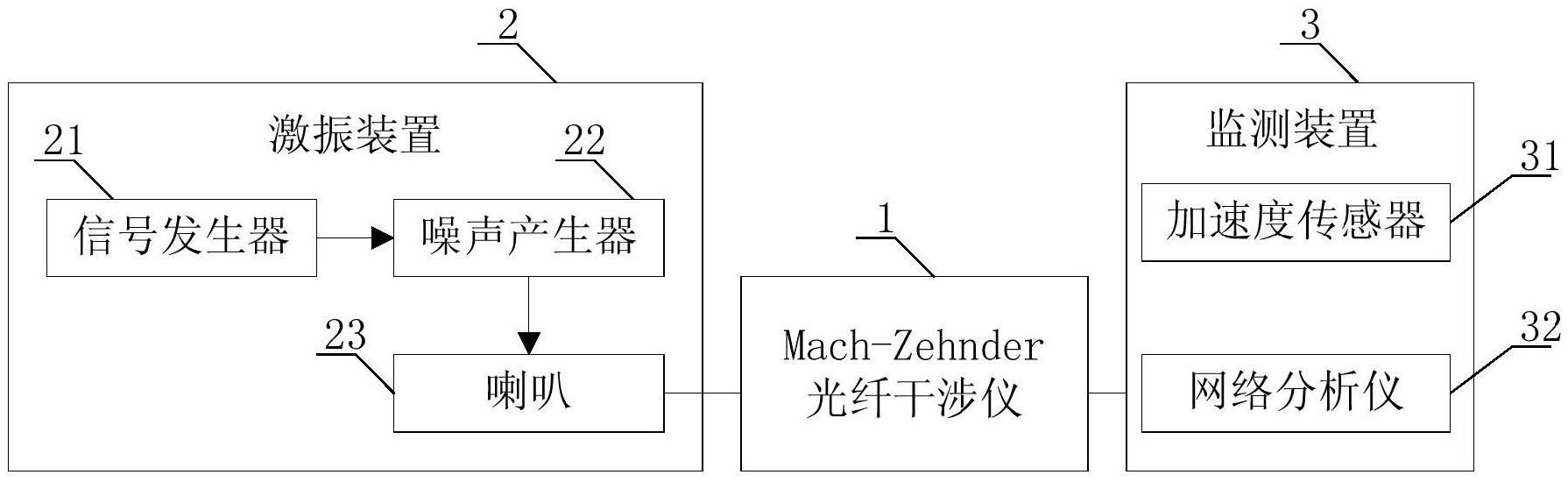

1.一种Mach-Zehnder光纤干涉仪振动影响测试系统,其特征在于,包括:Mach-Zehnder光纤干涉仪、激振装置和监测装置,所述激振装置用于产生机械振动,对所述Mach-Zehnder光纤干涉仪进行激振,所述监测装置对相位调制光链路的相位噪声进行测量,所述Mach-Zehnder光纤干涉仪设置在矩形木质封装盒内部;所述激振装置包括:信号发生器、噪声产生器和喇叭,所述信号发生器用于产生一定频率和幅度的振动,所述信号发生器与噪声产生器的信号输入端口连接,所述噪声产生器的输出端口与所述喇叭连接,所述喇叭安装在所述矩形木质封装盒的正上方;所述监测装置包括:加速度传感器和网络分析仪,所述加速度传感器用于测量并得到所述Mach-Zehnder光纤干涉仪的加速度,所述网络分析仪用于测量并得到不同振动频率和幅度下所述Mach-Zehnder光纤干涉仪振动的功率谱密度。

2.根据权利要求1所述的一种Mach-Zehnder光纤干涉仪振动影响测试系统,其特征在于,所述噪声产生器内设置驱动电路,所述驱动电路用于根据所述信号发生器产生具有一定频率和幅度的振动在所述喇叭上产生激振。

3.根据权利要求1所述的一种Mach-Zehnder光纤干涉仪振动影响测试系统,其特征在于,所述噪声产生器上设置有控制所述喇叭音量大小的调节旋钮。

4.根据权利要求1所述的一种Mach-Zehnder光纤干涉仪振动影响测试系统,其特征在于,所述信号发生器输出的正弦信号的峰峰值分别为5V和1V、频率为1KHz和500Hz。
